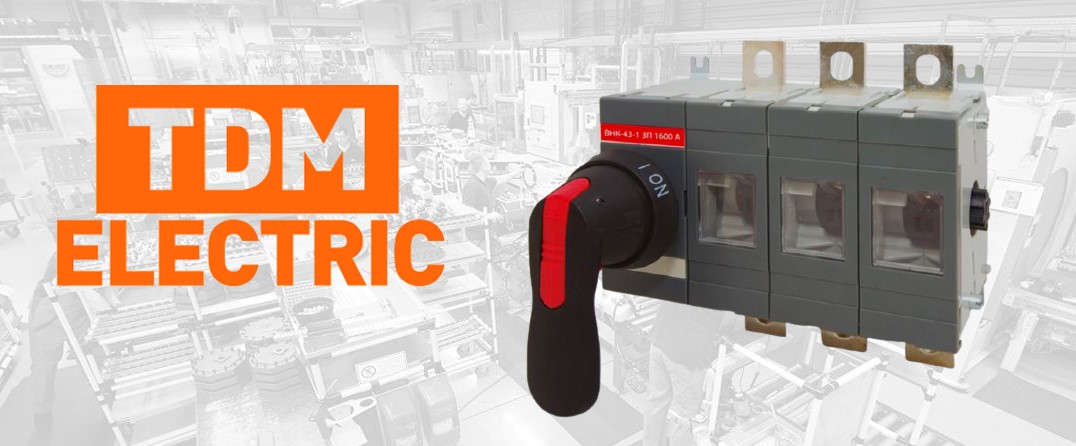

Выключатели нагрузки в корпусе ВНК на 1600 А от TDM ELECTRIC
TDM ELECTRIC расширяет серию устройств для неавтоматической коммутации силовых электроцепей. Рубильники в корпусе ВНК рассчитаны на диапазон рабочих токов от 160 до 1600 А и могут применяться в качестве главных и аварийных выключателей в цепях с номинальным напряжением переменного и постоянного тока до 690 В и до 440 В соответственно.
Главным преимуществом моделей является независимость скорости срабатывания механизма от скорости движения руки оператора. Компенсация этой разницы происходит благодаря пружинам механизма мгновенного действия, что обеспечивает мгновенное и одновременное замыкание контактов всех полюсов.
Корпус и детали устройств выполнены из прочного негорючего пластика, контакты – из высококачественной меди с гальваническим покрытием. Рубильники снабжены технологическим окошком для наблюдения за положением контактов. Также предусмотрена возможность блокировки рукоятки для исключения несанкционированного включения. В ассортименте предложены варианты исполнения c выносной и установленной фронтальной рукояткой.
Приобрести рубильники ВНК на 1600 А от TDM ELECTRIC можно на нашем сайте.
- Основные характеристики
- Тип товараВыключатель-разъединитель нагрузки
- Макс. допустимое рабочее напряжение Ue AC, В690
- Количество полюсов3
- Конструкция прибораКомплектное устройство в корпусе
- Номин. продолжительный ток Iu, А1 600
- Тип элемента управленияРучка-переключатель поворот.
- Степень защиты (IP), передняя сторонаIP30
- Реверсивный переключательНет
- Тип подключения силовой электрич. цепиБолтовое соединение
- Тип изделия/компонентаВыключатель-разъединитель нагрузки
- Серия производителяВНК
- Сведения РАЭК
- Код2445075
- КлассEC000216
- НаименованиеРубильник ВНК-43-1 3П 1600А с установленной фронтальной ручкой управления TDM
- Дополнительные характеристики
- Условный номин. ток короткого замыкания Iq , кА100
- Номин. раб. напряжение375...400
- Моторный привод (дополнительно)Нет
- Моторный привод встроенныйНет
- Номин. кратковременно выдерживаемый ток Icw, кА50
- Пригоден в качестве главного выключателяДа
- Пригоден в качестве предохранительного выключателяНет
- Пригоден в качестве сервисного выключателяДа
- Пригоден в качестве устройства аварийной остановкиДа
- Напряжение дополнит. расцепителяНет
- Номинальная мощность в рабочем режиме при AC-23, 400 В800
- Подходит для напольного монтажаНет
- Подходит для фронтального монтажа в центреДа
- Подходит для установки в распределит. щитДа
- Подходит для промежуточного монтажаДа
- С блокировкой/запираемый (-ая)Да
- С осью-переходникомНет
- Количество выключателей/ переключателей1
- Глубина устройства140
- Ширина устройства320
- Подходит для монтажа на шинуНет
- С защитой от ошибочных действийНет
- Подходит для монтажа на передней стенке, 4 отверстияДа
- Высота корпуса, мм206
- Номин. напряжение изоляции Ui, В1 000
- Цвет управляющего элементаЧерный
- Коммутируемая мощность при 400 В500
- Коммутируемая мощность при 400 В1 600
- Номинальный постоянный ток при AC-21, 400 В1 600
- Количество вспомогат. нормально разомкнутых (НО) контактов3
- Единица измеренияшт
- Тип позицииЗаказная
- Кол-во в транспортной упаковке1
