Соединительные шины для АВДТ32М от IEK

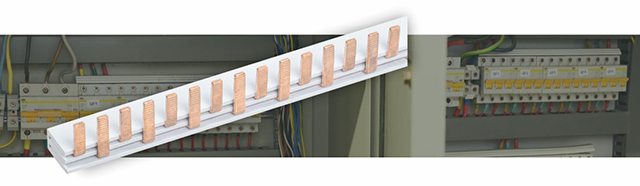

Соединительные шины для АВДТ32М – новинки для быстрого соединения групп дифференциальных автоматических выключателей со смещенным расположением вводных клемм. Устройства выполнены в двухполюсном исполнении. То есть зубья второй медной пластины изогнуты таким образом, чтобы составлять одну линию с зубьями первой. Сам дифференциальный автомат объединяет в одном корпусе два типа защиты: от перегрузки и токов утечки. Использование шин для АВДТ32М обеспечивает надёжное соединение и позволяет разгрузить щиток от лишних проводов, что делает монтаж более аккуратным.

Новинки рассчитаны на подключения двух мощностей: на номинальный ток 63 или 100 А. Во втором случае вводной автомат необходимо подключать по центру. Номинальное напряжение до 400 В, номинальное напряжение изоляции до 600 В.

Соединительные шины для АВДТ32М безопасны в использовании:

• Изолятор изготовлен из негорючего пластика. Материал прошёл проверку раскаленной до 960 С проволокой;
• Сами шины выполнены из электротехнической меди марки М1. Материал содержит минимальное количество примесей - 0,01%, отличается антикоррозийной устойчивостью, сохраняет свои эксплуатационные показатели в неподвижных соединениях при температурном режиме до 250C, а также при низких температурах.
• Диапазон температур эксплуатации шин от −45 до +40 C.

Шина на 108 модулей имеет выводы PIN через каждые 9 мм. На 54 модуля по 2 вывода PIN через 9 мм, повторяющиеся через каждый второй модуль. Выводы PIN – представляют собой медные штыри, которые совместимы со всеми разновидностями и марками дифференциальных автоматов.

Приобрести соединительные шины для АВДТ32М от IEK можно на нашем сайте.
