Серия приборов учета STAR от IEK
21.05.2018
10854
Поделиться
![серия STAR от IEK серия STAR от IEK](/upload/medialibrary/ee5/ee5e9022bf7fa15829a11963f4725987.jpg)

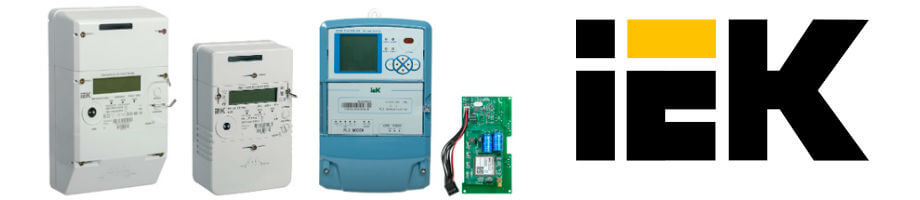

Компания IEK выпустила серию STAR для автоматизированных систем коммерческого учета электрической энергии АИИС КУЭ, включающую ПУ и дополнительные модули к ним. Изделия применяются в учетных щитах, вводно-распределительных устройствах и подстанциях. В линейку входят счетчики, модули связи и концентраторы сбора данных.
Приборы учета STAR долговечны, отличаются высокой точностью измерений и требуют поверки раз в шестнадцать лет. В линейке есть модели, подключающиеся непосредственно и через трансформаторы. ПУ выпускаются для одно- и трехфазных цепей. Устройства предполагают надежное трехточечное крепление. Места присоединения проводов оборудованы зажимами для качественной фиксации. Приборы подходят для размещения в стандартных боксах. Для контроля доступа изделия снабжены электронными и магнитными пломбами. Счетчики позволяют учитывать до восьми тарифов с возможностью настройки времени и расписания для каждого из них. Зафиксированные данные хранятся в ПУ до 128 дней. Приборы поставляются с программным обеспечением, предоставляемым бесплатно и обновляемым с сайта производителя.
Концентратор получает данные по силовой сети или отдельной линии связи. Сведения передаются на сервер по GPRS или через Интернет. Передача осуществляется моментально или периодически по расписанию. Серия STAR включает модули связи двух типов: GPRS и PLC, использующие протоколы TCP/IP и силовую сеть соответственно.
Технические характеристики счетчиков STAR:
- номинальный ток In – 1 и 5 А;
- максимальный ток Imax – от 10 до 100 А;
- номинальное фазное напряжение – от 57,7 до 230 В;
- разрядность счетного устройства – 6+2;
- степень защиты – IP54.
![Счетчик эл. эн. 1-ф. мн.т. STAR_128/1 С7-5(80)Э RS-485 SME-1C7-80 image](https://fs.elektro.ru/images/220/products/10a6e594-7d58-4e20-b9e1-007e213f21d6.png)
ONI
Артикул: SME-1C7-80
18eaa975-7a06-412d-9e70-1a9d52b8b4a3
Счетчик эл. эн. 1-ф. мн.т. STAR_128/1 С7-5(80)Э RS-485 SME-1C7-80![Счетчик эл. эн. 3-ф. мн.т. STAR 328/0.5 С8-1(10) RS-485 SME-3C8-10-T image](https://fs.elektro.ru/images/220/products/313f7942-82f3-4f16-80bb-4edd793b9531.png)
ONI
Артикул: SME-3C8-10-T
06e12315-5583-4c38-bf0c-5982d801def3
Счетчик эл. эн. 3-ф. мн.т. STAR 328/0.5 С8-1(10) RS-485 SME-3C8-10-T![Счетчик эл. эн. 3-ф. мн.т. STAR 328/1 С8-5(100)Э RS-485 IEK SME-3C8-100 image](https://fs.elektro.ru/images/220/products/008e239e-65ef-40be-840b-f12ec942fe26.png)
ONI
Артикул: SME-3C8-100
33d24759-e82b-4f94-8e9c-3814effed079
Счетчик эл. эн. 3-ф. мн.т. STAR 328/1 С8-5(100)Э RS-485 IEK SME-3C8-100Технические характеристики концентратора STAR:
- номинальное напряжение - 3х230/400 В;
- рабочее напряжение – от 0,9Un до 1,1Un В;
- предельное рабочее напряжение – от 0,7Un до 1,3Un В;
- номинальный ток – 1,5 А;
- максимальный ток Imax - 6 А;
- передача исходящих данных – GPRS;
- передача входящих данных - G3-PLC или RF;
- степень защиты – IP54.
Технические характеристики модулей связи STAR:
- тип связи - GPRS и G3-PLC;
- номинальное напряжение - 16 В;
- чувствительность: -108,5 дБм и -40,9 дБмкВ;
- тип интерфейса – UART;
- температура эксплуатации – от -25 до +70 °C;
- срок службы – 20 лет.
Товары серии STAR для автоматизированных систем коммерческого учета электрической энергии АИИС КУЭ доступны для заказа на нашем сайте.
Напоминаем, что ЗАО «Электрокомплектсервис» является официальным партнёром компании IEK.
Весь ассортимент производителя IEK доступен к заказу на сайте, а также в наших торговых залах и электромаркетах «Планета Электрика».
