Решения для термокомпенсации КНС от ДКС

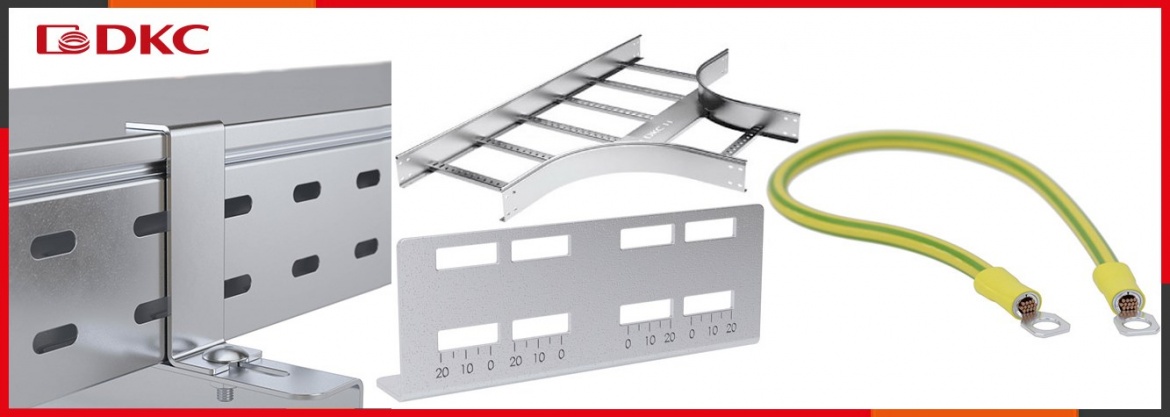

ДКС представляет термокомпенсационные расширители для систем лестничных лотков «L5 Combitech», лотков из нержавеющей стали «I5 Combitech», тяжёлых лотков «U5 Combitech» и листовых лотков «S5 Combitech». В последнюю линейку также были добавлены медные перемычки. Устройства позволяют защитить от деформации кабельные трассы при перепадах температур от – 60 до + 60 °С, сохранить их прочность, предотвратить повреждение кабеля и нарушение электрического соединения.
На пластинах расширителей расположены специальные пазы, которые позволяют материалу двигаться под действием разницы температур – термокомпенсационный зазор. Его заранее высчитывают в зависимости от продолжительности трассы, величины перепадов температур и материала изготовления лотка. Затем полученное значение выставляется на термокомпенсационных пластинах при их установке.
Для обеспечения безопасного движения лотков пластины комплектуются винтом с квадратным подголовником и самоконтрящейся гайкой. Последнюю нужно не докручивать на пол-оборота до пластины. Тем самым создаётся термокомпенсация.
Чтобы лоток не смещался с трассы при ее перемещении, требуются держатели листовых лотков. А для сохранения электрического контакта в местах термокомпенсации необходимо установить медные перемычки.
