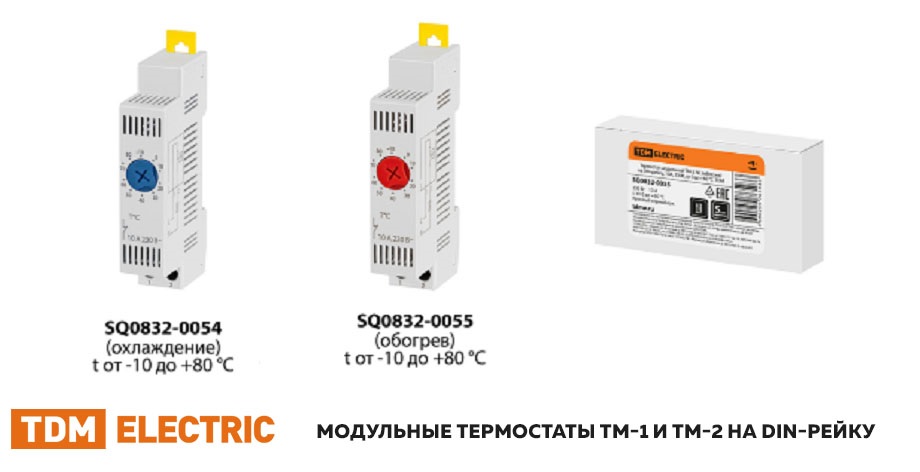

Новинки от TDM - модульные термостаты ТМ-1 и ТМ-2 на DIN-рейку
Модульные термостаты ТМ-1 и ТМ-2 на DIN-рейку - это устройства, разработанные для эффективного управления температурой в электрических шкафах и боксах. Они обеспечивают надежное включение и выключение обогревателей, вентиляторов и приборов охлаждения, что делает их незаменимыми в различных инженерных системах.
Главное назначение термостатов ТМ-1/2 заключается в двух ключевых функциях:
ТМ-1 NC (нормально-замкнутый контакт). Этот вариант термостата используется для управления обогревателями в электрических шкафах. Когда температура воздуха в шкафу опускается ниже установленного уровня на значение гистерезиса, контакт замыкается, и обогреватель включается. Он работает до достижения установленной температуры, после чего контакт размыкается, и обогреватель отключается.
ТМ-2 NO (нормально-разомкнутый контакт). Этот тип термостата используется для управления вентиляторами, приборами охлаждения и теплообменниками. Когда температура воздуха в шкафу поднимается выше установленного уровня на значение гистерезиса, контакт замыкается, и вентилятор или охладитель включается. Он работает до достижения установленной температуры, после чего контакт размыкается и устройство выключается.
Конструкция:
- Рабочим элементом модульного термостата является биметаллическая пластина. В зависимости от температуры окружающей среды пластина меняет свою форму и воздействует на контакт.
- На корпусе термостата имеется пластиковая защелка для фиксации на DIN-рейку 35 мм.
- Для подключения устройства к электрической сети в корпус термостата вмонтированы 2 винтовых терминала из стали.
- Подключение термостата к сети производится проводом диаметром 2,5 мм2, усилием фиксации не более 0,5 Nm.
- Степень защиты IP20 по ГОСТ 14254-2015.
- На передней панели термостата имеется регулятор под крестовую отвертку для установки температуры в диапазоне от -10 до 80 °C красного цвета для ТМ-1 или синего цвета для ТМ-2.
Преимущества:
- Термостат выполнен по форме стандартного модуля, что позволяет его использование на одной DIN-рейке с модульными устройствами.
- Изменяемая уставка температуры в диапазоне от -10 до 80 °C позволяет точно устанавливать момент включения и выключения вентилятора или обогревателя.
- Красный цвет регулятора для термостата NC (обогрев) и синий для NO (охлаждение) позволяет исключить ошибки при монтаже в электрических схемах.
- Большой срок службы термостата – 100 000 циклов включения/выключения позволяет использовать изделие в сложных схемах коммутации.
- Высокий уровень коммутационной способности термостатов – 10А при 230 АС позволяет подключать устройства большой мощности, до 2,2 кВт.
- Температура гистерезиса составляет ±5 °C при погрешности измерения ±4 °C, что делает возможным длительное время поддерживать постоянную температуру в электрических шкафах.
