Гребенчатая соединительная шина: надежное решение для электромонтажных работ

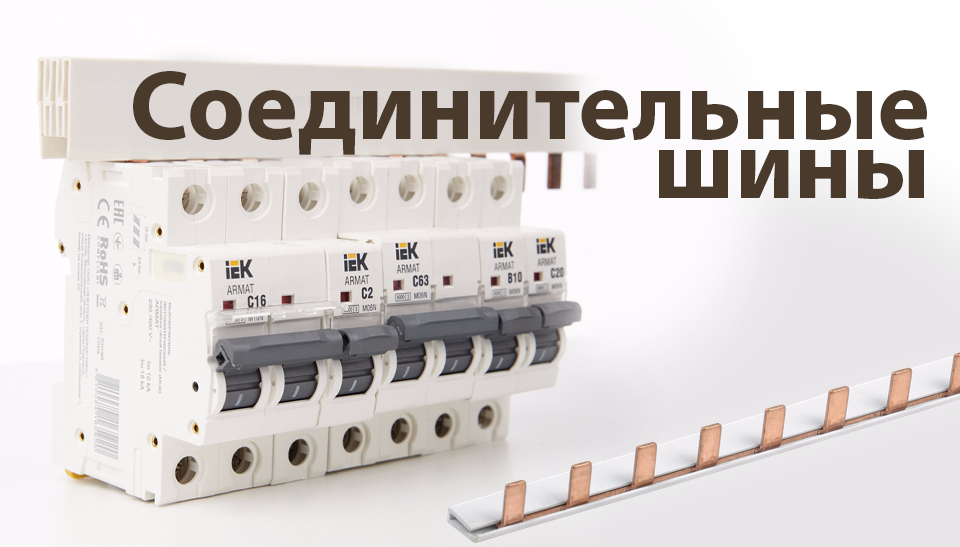

Гребенчатая соединительная шина, также известная как шина для автоматов или гребенка, представляет собой токопроводящий элемент, предназначенный для быстрого и качественного подключения нескольких модульных устройств в электротехнических щитках и шкафах. Она обеспечивает удобное соединение шести и более автоматов, упрощая и оптимизируя электромонтажные работы.

Соединительная шина представляет собой литую конструкцию, в которой на изолирующей пластине расположены медные штыри (зубья) на одинаковом расстоянии. Изделие крепится на DIN-рейку или непосредственно на панель щита. Обычно гребенчатые шины поставляются с заглушками, что позволяет при необходимости обрезать излишние части.

Гребенчатые шины делятся на несколько категорий:

• По типу подключаемых устройств: одно-, двух-, трёх- и четырёхполюсные.
• По форме отводов: штыревые (PIN) и вилочные (FORK).
• По шагу расположения зубьев: 18 и 27 мм.
• По количеству зубьев: от 12 до 60.

Количество пластин в конструкции гребенки соответствует числу полюсов автоматов: однополюсные гребенчатые шины используются для подключения однофазных автоматов, в то время как четырехполюсные применяются для подключения трехфазных устройств, охватывающих 4 полюса (ноль и три фазы).

Отводы штыревого типа обычно используются для подключения электроустановочных устройств. Вилочные отводы предназначены для подключения устройств с соответствующим типом зажима. Шины с сечением 16 мм² поддерживают ток до 63 А.

Для правильного монтажа важно учитывать тип и количество подключаемых устройств. Лишние части шины необходимо обрезать, оставляя изоляционную пластину чуть длиннее последнего зуба, чтобы сохранить защитные свойства.

Использование соединительных шин имеет несколько ключевых преимуществ:

• Аккуратность и качество соединений. Шины предотвращают нагромождение проводов и обеспечивают надёжные контакты без перегрева.
• Упрощение обслуживания и ремонта. Удобное подключение устройств облегчает доступ к проводам и их дальнейшее обслуживание.
• Возможность подключения различных модульных устройств.
• Высокая надёжность и долговечность. Гребенки рассчитаны на нагрузки до 63 А.

Несмотря на достоинства, у шин есть и некоторые недостатки:

• Совместимость с конкретными производителями. Шины следует подбирать в соответствии с используемыми автоматами и УЗО.
• Отключение всех устройств при ремонте. Любые работы требуют отключения всех подключённых к шине устройств.
• Замена гребенки при добавлении новых автоматов.
• Демонтаж при поломке одного автомата. В случае выхода из строя одного устройства придётся демонтировать всю шину.

Гребенчатая соединительная шина значительно упрощает работу электриков и электромонтажников, устраняя необходимость изготовления перемычек и уменьшая количество проводов в щитке. Это делает её незаменимым элементом для повышения удобства, надёжности и безопасности электротехнических установок.
