Электрические цепи под контролем: пакетные выключатели и переключатели в действии
Пакетные выключатели (ПВ) и переключатели (ПП) предназначены для работы в электрических цепях напряжением до 400В переменного тока частотой 50, 60Гц и 400Гц и до 230В постоянного тока. Они используются в качестве вводных выключателей и переключателей в цепях управления электроустановок распределения энергии, а также как коммутационные аппараты с ручным приводом для нечастых включений и отключений.

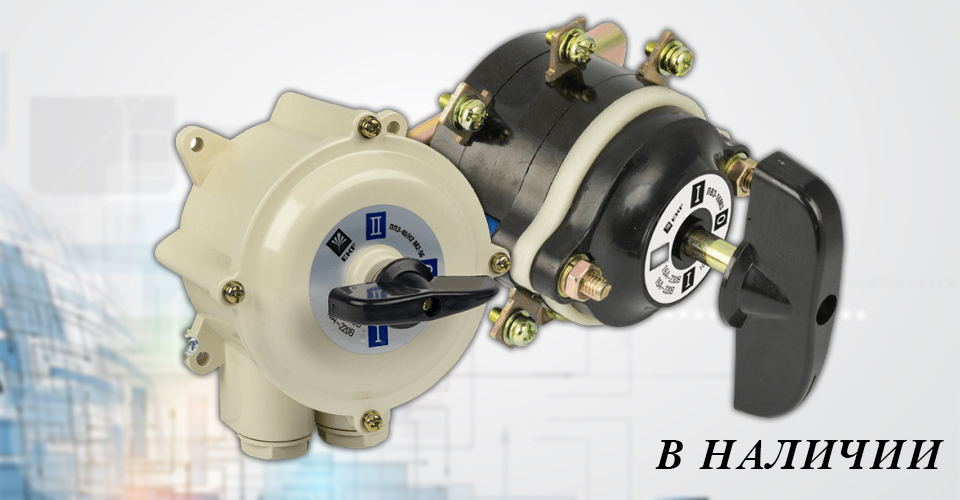

Устройство пакетных выключателей и переключателей включает два основных узла: контактную систему и переключающий механизм. Контактная система состоит из отдельных секций, каждая из которых содержит изолятор с неподвижными контактами и пружинящие подвижные контакты с фибровыми искрогасительными шайбами. Эти секции собираются на скобе со стяжными шпильками, что обеспечивает надежное крепление пакетных переключателей к панели при монтаже.
Переключающий механизм расположен в крышке аппарата и включает заводную пружину, валик с рукояткой, пружинную шайбу и фиксирующие выступы. Механизм мгновенно переключает контакты независимо от скорости вращения рукоятки. Четкая фиксация коммутационных положений предотвращает самопроизвольное включение и переключение, что повышает надежность работы устройства.
Конструкция пакетных выключателей и переключателей позволяет коммутировать значительные токи в сравнительно небольших габаритах. Они также поддерживают создание разнообразных схем переключений и обладают малой чувствительностью к ударам и вибрации, что делает их надежными и долговечными в эксплуатации.
