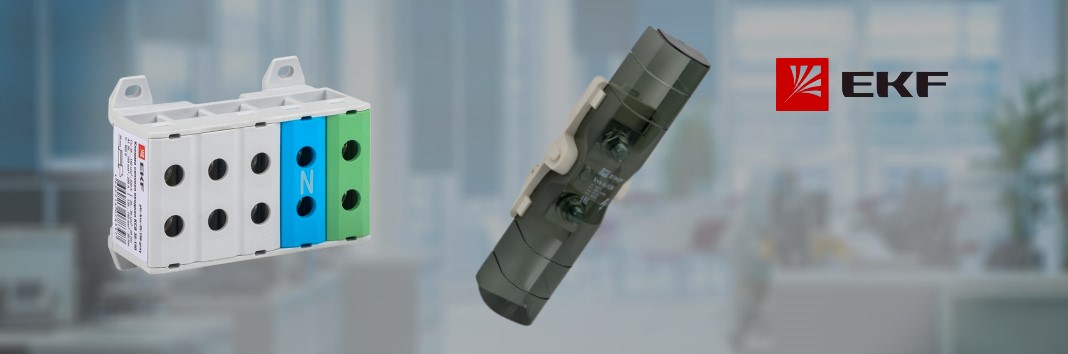

Болтовые клеммы в корпусе и клеммы пятиполюсные от EKF
EKF расширяет ассортимент клемм серии «PROxima» для ввода и подключения силовых кабелей. В число новинок вошли пятиполюсные КСВ для подключения пятипроводной системы в электроснабжении с цветной изоляцией проводников из меди и алюминия сечением от 2,5 до 35 мм 2. КСВб – клеммы силовые вводные болтовые подходят для подключения кабельного ввода с наконечниками под болт М8 и сечением проводников от 10 до 120 мм 2.
КСВб отличается изоляцией корпуса из прочного негорючего полиамида и подойдут на номинальный ток 250 А. Также клеммы оснащены защитной крышкой со специальным конструктивном, который предусматривает несколько мест разлома. Это позволяет легко менять её размер исходя из нужд монтажника. Пятиполюсная КСВ оснащена специальным фиксатором, который позволяет с минимальными усилиями крепить её на DIN-рейку. Сами винты в клемме затягиваются шестигранным ключом М4.
Приобрести клеммы КСВб и КСВ серии «PROxima» от EKF можно у нас на сайте.
- Основные характеристики
- Тип товараЗажим клеммный проходной
- Способ монтажаDIN-рейка/винт
- ЦветТемно-серый
- Требуется торцевая изолирующая пластинаНет
- Номин. ток In250
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм210-120
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм210-120
- Серия производителяPROxima
- Сведения РАЭК
- Код2316915
- КлассEC000897
- НаименованиеКлемма КСВб в корпусе 250A M8 (10-120 мм2) EKF PROxima
- Дополнительные характеристики
- Длина205,70
- Тип электрич. соединения 1Болтовое соединение
- Тип электрич. соединения 2Болтовое соединение
- Поперечн. сечение подключ. тонкопроволочного провода без наконечника10-120
- Сечение многожильного провода с наконечником, мм210...120
- Номин. напряжение690...690
- Высота (на мин. возможной высоте установки), мм50
- Позиция соединенияСверху
- Материал изоляции корпусаПолиамид (PA)
- Класс негорючести изоляц. материала согл. UL94V0
- Ширина/размер ячейки, мм52,30
- Проверено на взрывобезопасность по версии "Ex e"Нет
- Рабочая температура-40...80
- Количество уровней нагрева1
- Соединенные внутри уровни (между собой)Нет
- Количество мест крепления зажимов на уровень2
- Единица измеренияшт
- Тип позицииЗаказная
- Кол-во в транспортной упаковке1
- Основные характеристики
- Тип товараЗажим клеммный проходной
- Способ монтажаDIN-рейка/винт
- Цвет3 серых/1 голубой/1 желто-зеленый
- Требуется торцевая изолирующая пластинаНет
- Номин. ток In135
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм22,5-35
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм22,5-35
- Серия производителяPROxima
- Сведения РАЭК
- Код2316919
- КлассEC000897
- НаименованиеКлемма пятиполюсная КСВ 2.5-35 (3P+N+PE) EKF PROxima
- Дополнительные характеристики
- Длина45,20
- Тип электрич. соединения 1Винтовое соединение
- Тип электрич. соединения 2Винтовое соединение
- Поперечн. сечение подключ. тонкопроволочного провода без наконечника2,5-37
- Сечение многожильного провода с наконечником, мм22.5...36
- Номин. напряжение1000...1000
- Высота (на мин. возможной высоте установки), мм40,20
- Позиция соединенияСбоку (поперечное)
- Материал изоляции корпусаПолиамид (PA)
- Класс негорючести изоляц. материала согл. UL94V0
- Ширина/размер ячейки, мм80
- Проверено на взрывобезопасность по версии "Ex e"Нет
- Рабочая температура-40...80
- Количество уровней нагрева1
- Соединенные внутри уровни (между собой)Нет
- Количество мест крепления зажимов на уровень10
- Единица измеренияшт
- Тип позицииЗаказная
- Кол-во в транспортной упаковке1
