Закон Ома для участка цепи

   Закон Ома является ключевым принципом в электротехнике, обеспечивающим основу для анализа взаимосвязей между током, напряжением, и сопротивлением в электрических цепях.

   Этот закон дает возможность рассчитать любую из этих величин, зная две другие, используя при этом треугольник Ома. Знание и практическое применение закона Ома необходимы для решения различных задач в области электротехники.

   В данной статье мы изучим применение закона Ома к отдельному участку электрической цепи и объясним, как он может быть использован для вычисления характеристик этой цепи.



   Закон Ома – фундаментальный принцип в электротехнике, определяющий взаимосвязь между током, напряжением и сопротивлением в электрических цепях. Его понимание и корректное применение крайне важны для анализа и расчетов в практической деятельности. Неправильное использование закона Ома часто становится причиной ошибок в электротехнике.

   Закон Ома для отдельного участка цепи устанавливает, что ток в цепи напрямую зависит от приложенного напряжения и обратно пропорционален сопротивлению цепи.

    Таким образом, увеличение напряжения приведет к пропорциональному увеличению тока, а увеличение сопротивления – к пропорциональному снижению тока. Этот принцип аналогичен поведению водного потока в трубе, который усиливается с ростом давления и уменьшается при росте сопротивления трубы потоку воды.

   Простыми словами, закон Ома гласит: при неизменном сопротивлении увеличение напряжения приводит к росту силы тока, тогда как повышение сопротивления при том же напряжении снижает силу тока.

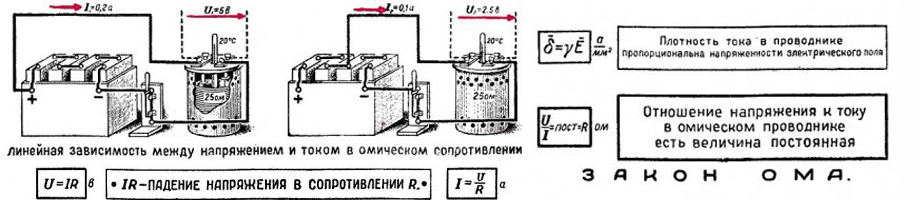

   Математически закон Ома представляется в самой простой форме следующим образом: сопротивление проводника, через который при напряжении в один Вольт течет ток в один Ампер, определяется как один Ом.

   Сила тока, измеряемая в амперах, может быть вычислена путем деления напряжения, выраженного в вольтах, на сопротивление в омах. Таким образом, формула закона Ома для участка цепи выглядит как I = U/R, где I – ток, U – напряжение, и R – сопротивление.

    Каждый сегмент или компонент в электрической цепи может быть описан через три основные характеристики: сила тока, уровень напряжения и значение сопротивления.

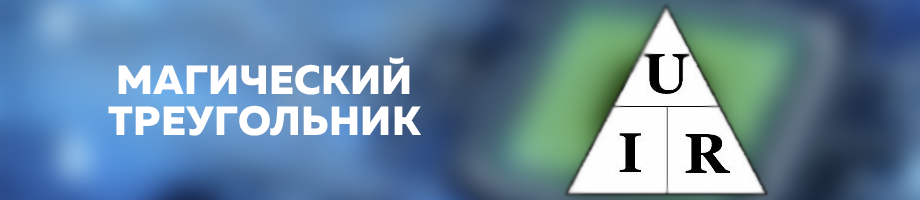

   Использование треугольника Ома заключается в том, что если прикрыть искомую величину, две оставшиеся дадут формулу для ее расчета. Важно отметить, что среди формул, представленных в треугольнике Ома, непосредственно законом Ома считается только та, которая описывает взаимосвязь между током, напряжением и сопротивлением. Остальные две формулы, хоть и вытекают из закона Ома, не несут самостоятельного физического значения.



   Для точности расчетов по закону Ома в части электрической цепи необходимо использовать напряжение в вольтах, сопротивление в омах и ток в амперах. В случае применения производных единиц измерения, таких как миллиамперы, милливольты или мегаомы, они должны быть преобразованы в стандартные амперы, вольты и омы для корректности вычислений. Иногда для уточнения используют формулировку закона Ома в виде: ампер = вольт/ом.

   Также возможен расчет тока в миллиамперах и микроамперах, при условии, что напряжение указано в вольтах, а сопротивление выражено в килоомах и мегаомах соответственно.




   Георг Симон Ом, немецкий физик (1789-1854), посвятил себя преподаванию математики и физики после школы и углубился в исследования в сфере электричества.

   В 1827 году он представил революционное утверждение, согласно которому ток в электрической цепи находится в прямой пропорции к напряжению. На тот момент взаимосвязь между электрическим током, сопротивлением и напряжением не была очевидна, и доказательство этих отношений представляло собой значительный научный вызов.

   Несмотря на то что коллеги-ученые изначально встретили закон Ома скептически, в 1841 году Ом получил премию от Королевского общества в Лондоне, что значительно повысило его репутацию, хотя и не сразу устранило все сомнения в научном сообществе.

   Дебаты вокруг точности закона Ома не утихали даже спустя десятилетия после кончины его автора. Окончательное признание и верификация закона наступили лишь через 50 лет после его первоначального обнародования, когда научная комиссия подтвердила его достоверность.

   В 1881 году, на Международном физическом конгрессе в Париже, было принято решение назвать единицу измерения электрического сопротивления в честь Георга Ома, тем самым возвеличивая его вклад в науку.

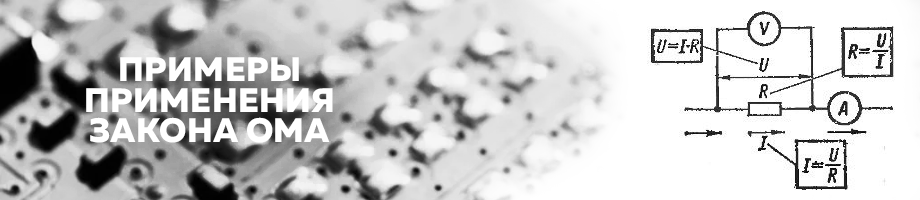

   Закон Ома применим к любой части электрической цепи. Чтобы вычислить ток на конкретном участке, следует разделить напряжение на данном участке на сопротивление этого же участка.

   Давайте рассмотрим пример использования закона Ома для расчета тока. Если нам нужно вычислить ток через лампу с сопротивлением в 2,5 Ом при напряжении в 5 В, мы делим 5 В на 2,5 Ом, что дает нам ток в 2 А. В другом случае, если мы хотим узнать ток в цепи с напряжением 500 В и сопротивлением 0,5 МОм, сначала преобразуем мегаомы в омы (0,5 МОм = 500 000 Ом) и разделив 500 В на 500 000 Ом, получаем ток в 0,001 А, или 1 мА.

   Часто используют закон Ома для расчета напряжения, когда известны ток и сопротивление. Формула для вычисления напряжения будет выглядеть как U = IR.

   Исходя из формулы U = IR, становится очевидно, что напряжение на участке цепи напрямую зависит от величины тока и сопротивления. Это легко понять: чтобы увеличить ток при неизменном сопротивлении, необходимо повысить напряжение. Таким образом, при фиксированном сопротивлении, больший ток требует более высокого напряжения. А для достижения одного и того же уровня тока при разных значениях сопротивления, при более высоком сопротивлении потребуется пропорционально увеличить напряжение.

   Закон Ома – это краеугольный камень электротехники, позволяющий решать задачи по анализу и расчетам электрических цепей. Понимание принципов закона Ома, его формулировок и практического применения – ключ к успешному проектированию, монтажу и эксплуатации электротехнических систем.
