Виды кабеля в системах видеонаблюдения

05.10.2016 2476

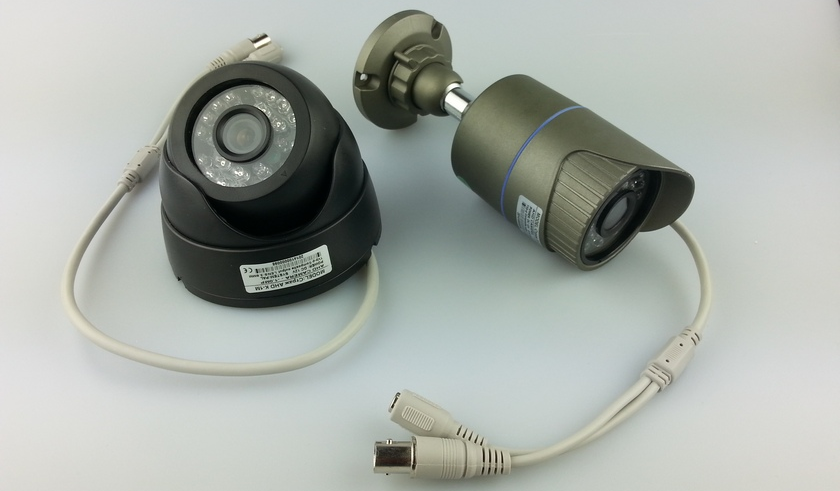

Система видеонаблюдения состоит из многих компонентов, и каждый из них имеет решающее значение для качества изображения. Выбор правильного кабеля для CCTV (closed-circuit television, или замкнутой телевизионной системы, также известной как система видеонаблюдения), является одним из наиболее важных аспектов проектирования охранной видеосистемы. Вы можете иметь аппаратные компоненты самого высокого качества, но если видеосигнал не передается посредством надлежащего кабеля, вся система будет страдать. Многие распространенные проблемы с качеством изображения можно устранить, выбрав правильные провода.

Основные типы видеокабелей:

коаксиал;
витая пара;
USB;
комбинированный кабель.

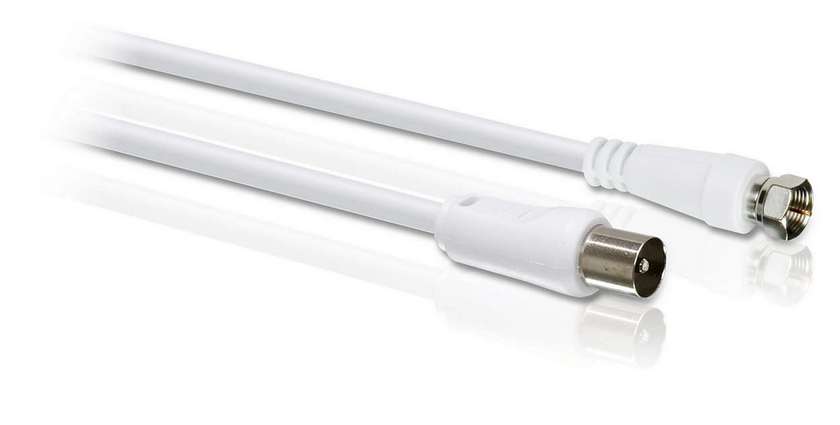

коаксиальный кабель

Коаксиал

Коаксиальный кабель на сегодняшний день является, вероятно, самым универсальным среди существующих коммуникационных кабелей. Он способен передавать очень сложные данные, отличаясь простотой, надёжностью и невысокой стоимостью. Коаксиал может передавать различные виды сигналов - HDTV, RGB, S-Video, FM и многие другие, обеспечивая свободный от помех канал для высокочастотных электрических импульсов. Поскольку оборудование видеонаблюдения по международному стандарту предназначено для работы при импедансе 75 Ом, коаксиальный кабель должен соответствовать этому сопротивлению. RG59 - наиболее распространенный коаксиал, используемый для маломощных и радиочастотных приложений, таких как антенны, кабельное телевидение, системы спутниковой связи и устройства видеонаблюдения. Он включает в себя цельный медный проводник, окруженный слоем диэлектрика (изоляционного материала, который отделяет центральный проводник и экранирует его, то есть защищает от электромагнитных помех) и фольгу или плетеную медную сетку, расположенную вдоль той же оси. Наружный слой изоляции прячет под собой всю конструкцию и служит для защиты от повреждений.

Конструкции типичного коаксиального кабеля:

эластичная плетёная - оба проводника расположены на центральной оси. Внешний проводник выполнен из тонкой плетеной проволоки, отсюда и название "оплёточный", или "плетёный" коаксиальный кабель. Эффективность экранирования зависит от материала оплетки и количества её слоев;
жесткая - такой коаксиальный кабель рекомендуется, если требуется высокая степень защиты. Эту роль выполняют внешний экран из оплетки и дополнительный из алюминиевой фольги, чтобы создать высокочастотное экранирование;
ленточная - это плоский многожильный коаксиальный кабель, сочетающий в себе несколько крошечных кабелей, расположенных в ряд и формирующих ленту. Каждый отдельный кабель состоит из проводника, диэлектрика, защитной фольги и дренажного провода, находящегося в постоянном контакте с фольгой. Весь узел покрыт наружной изолирующей оболочкой.

Механическая жесткость может сильно различаться в зависимости от внутренней конструкции кабеля. Например, "дальнобойные" изделия часто делаются с толстой изоляцией и бывают очень жесткими. Чем меньше диаметр кабеля, тем он легче в монтаже и обслуживании. Изделия большого диаметра, такие как RG6 или RG11, используются для передачи сигналов на большие расстояния. В качестве альтернативы для увеличения мощности сигнала могут быть использованы усилительные устройства. Коаксиальный кабель можно заменить более дорогим, но надёжным и практически вечным оптоволоконным, к тому же он увеличивает расстояние передачи до многих десятков километров.

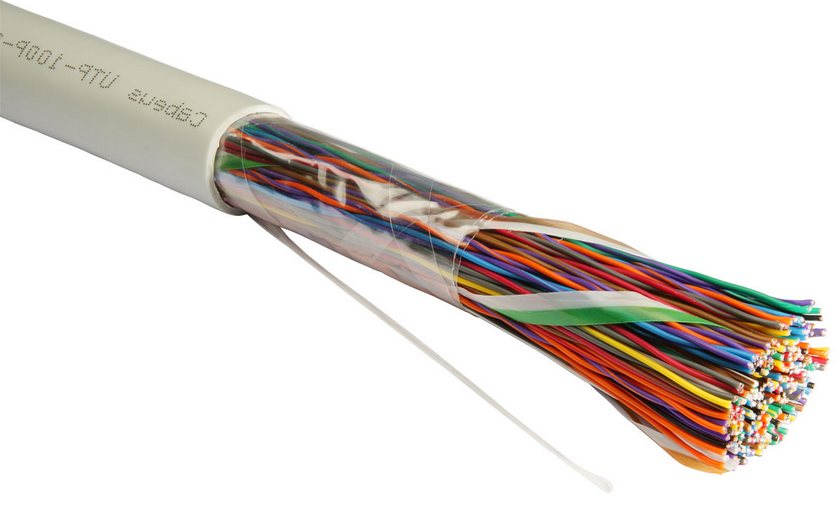

кабельная витая пара

Витая пара

Аналоговые устройства отличаются от цифровых, поэтому и кабели для IP-видеонаблюдения существенно отличаются от аналоговых собратьев. Тут используется «витая пара», состоящая из попарно скрученных изолированных медных проводов под общей защитной оболочкой. Витая пара является, пожалуй, самым популярным сетевым кабелем для передачи данных на небольшие расстояния. Это связано с её относительно низкой стоимостью по сравнению с оптическим волокном и коаксиальным кабелем. Разновидности включают в себя неэкранированный UTP, FTP с общим экраном и STP с индивидуальными и одним общим экранами.

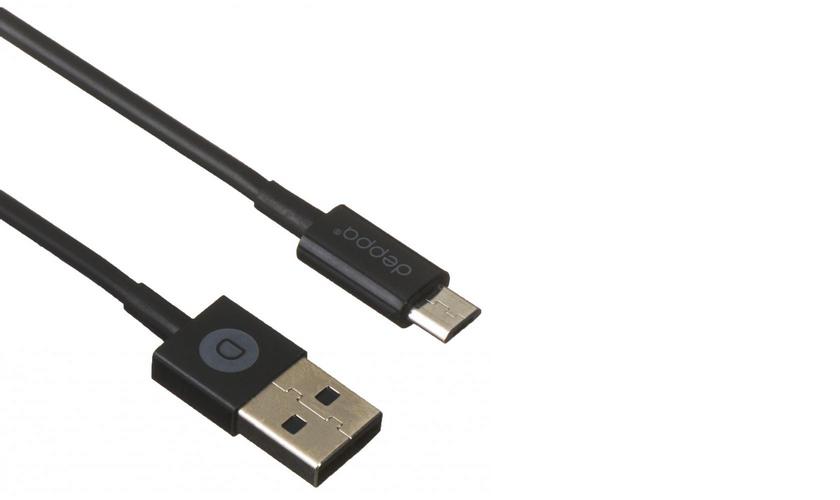

USBкабель

USB

На малых расстояниях (как правило, не более 10 метров) для IP-видеонаблюдения и подключения периферийных устройств к компьютеру используется USB-кабель. Он состоит из витой пары, двух отдельных проводников и экранирующей оплётки. При выборе надо смотреть на материал проводника. Чистая медь значительно лучше, чем дешевые омеднённые алюминиевые или стальные провода.

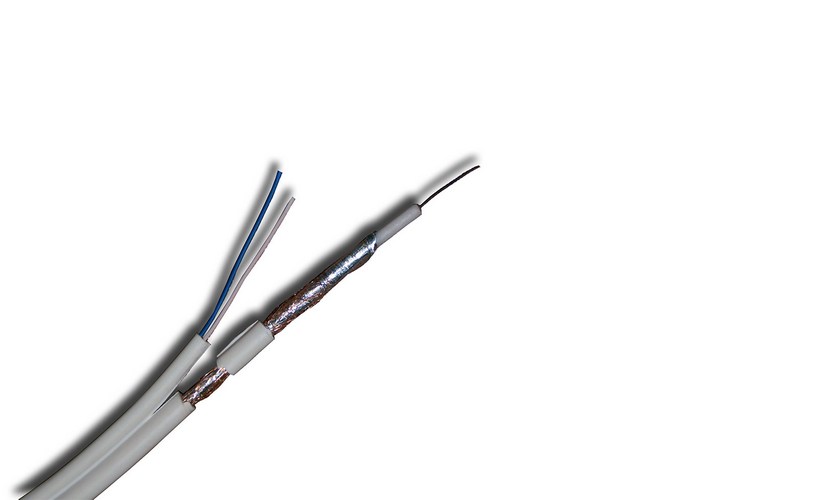

комбинированный кабель

Гибрид

Гибридный, или комбинированный, мультикабель имеет под общей рубашкой добавочные провода. На российских просторах чаще всего используется КВК и его разновидности - КВК-П, КВК-Пт, ККСПЭВ, ККСЭВ и т.д. Под общим наружным кожухом в нём находятся коаксиал и два силовых провода. Оптические волокна несут информацию, а электрические обеспечивают электропитание. Такие кабели зачастую размещают во внешней среде для обслуживания камер на зданиях, крышах, столбах и т.д. Комбинированные кабели должны рассматриваться как силовые: они не являются чисто кабелями связи и различаются по мощности и напряжению, так что должны обслуживаться с соответствующими мерами безопасности.
