Виды и особенности вольтметров

Что такое вольтметр?

Вольтметр – это контрольно-измерительное устройство, которое применяется с целью вычисления показателя напряжения или электродвижущей силы в электрических цепях. Подключение данного прибора к нагрузке или источниками электроэнергии осуществляется параллельно.

Необходимость использования таких приборов исходит из необходимости осуществления технического ухода за различным электрооборудованием. То есть, в процессе эксплуатации тех или иных устройств крайне необходимо следить за их рабочими характеристиками.

Для оценки технических свойств электрических приборов измерения используются такие показатели, как внутреннее сопротивление, спектр измеряемых напряжений и частот измеряемого переменного напряжения, точность.

• внутреннее сопротивление: данный показатель должен быть как можно выше, чтобы минимизировалось воздействие устройства на электроцепь, куда он, непосредственно, подсоединяется. Проще говоря, чем выше сопротивление, тем точнее вычисление.
• диапазон измеряемого напряжения: в основном вольтметры являются универсальными устройствами и измеряют напряжение от 10 милливольт до одной тысячи вольт. Данных пределов вполне достаточно для большинства измерений.

Некоторые профессионалы прибегают к использованию таких специальных приборов, которые могут измерять очень маленькие показатели напряжения с наивысшей точностью (милли- и микровольтметры – до тысячных и миллионных частей вольта, киловольтметры измеряют напряжение в несколько тысяч вольт).

Не стоит объяснять, что работа с данными приборами отличается необходимостью определенных знаний и навыков. Правильная эксплуатация крайне необходима, ведь работа происходит с высоковольтными устройствами, которые таят опасность получения электротравм.

• точность, т.е. измерение погрешности. Данная характеристика – отображение возможных отличий в показаниях прибора от действительного напряжения в электроцепи.


Все существующие на сегодняшний день вольтметры подразделяются на несколько видов. Основанием для разделения являются конструктивные особенности, сфера применения и параметры.

• Принцип действия: магнитоэлектрический вольтметр, электромагнитный, электронный, цифровой, аналоговый;
• Назначение: импульсный, постоянного тока, переменного тока;
• Способ применения: щитовой вольтметр (встроенный) и переносной.

Рассмотрим более подробно самые популярные типы вольтметров.

Вольтметр, который является магнитоэлектрическим, характеризуется как самый чувствительный в плане точности. Его применение ограничено, как правило, исследовательскими лабораториями для осуществления самого точного измерения. Данный тип оборудования отличается простой эксплуатацией, высокой надежностью, относительно недорогим производством. Но, как и любое электрооборудование, вольтметры наряду с плюсами имеют и минусы. К таковым относятся:

• повышенное собственное потребление электроэнергии (5-7Вт);
• высокая индуктивность обмоток, которая приводит к влиянию частоты переменного напряжения на показания устройства.

Магнитоэлектрический вольтметр используется в распределительных электрощитах электрических станций, а также на производственных объектах.

Вольтметр электронного принципа действия

Данный тип вольтметров внутри себя делится еще на два подтипа: аналоговый прибор и цифровой.

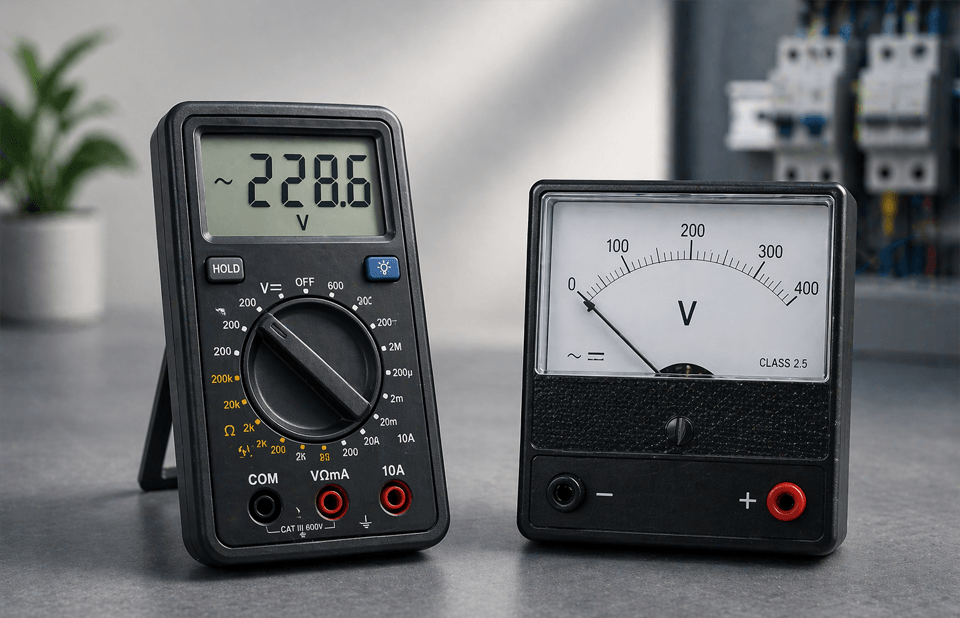

Различаются между собой данные вольтметры очень просто. Аналоговый вольтметр имеет в своей конструкции шкалу и, соответственно, стрелку. Последняя, отклоняясь от нулевого значения обозначает показатель напряжения. Цифровой вольтметр отображает величину напряжения на электронном табло.

Аналоговый вольтметр

Принцип функционирования данного типа электронного вольтметра состоит в преобразовании переменного входного напряжения в постоянное. При этом данное напряжение усиливается и передается детектору, который выдает выходной сигнал, отклоняющий стрелку. Сила отклонения стрелки напрямую зависит от величины входного напряжения.

Универсальные вольтметры способны производить измерение и постоянного и переменного напряжения, исходя из того в каком положении находятся переключатели режима функционирования. Очень важно при измерении постоянного напряжения соблюдать полярность подсоединения электроприборов. Измерение положительного напряжения – отклонение стрелки вправо, измерение отрицательного напряжения – влево.

Цифровой вольтметр

Данные приборы наиболее точно измеряют напряжение, если сравнивать с аналоговым вариантом. Суть функционирования состоит в цифровом кодировании аналогового напряжения. Данный код передается на специальное отсчетное устройство, преобразующее двоичный код в десятичное значение, которое передается на специальный экран. Показатель точности напрямую зависит от качества преобразователя.
