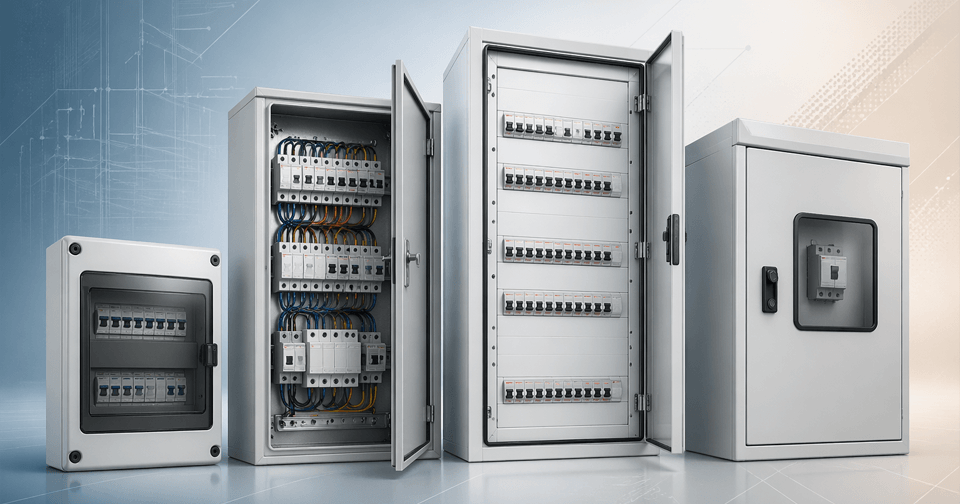

Виды электрических щитов

14.12.2016 23065

электрические щиты

Электрические распределительные щиты представляют собой устройства различной конфигурации, которые используются для передачи поступающего электрического тока в несколько меньших цепей и обеспечивают внутренним соединениям различную защиту: например, защиту от сверхтоков и перегрузки в виде предохранителей или автоматических выключателей, от воздействий окружающей среды - снега, дождя, пыли и т.д., а также оберегают пользователей от смерти и травм, связанных с поражением электротоком. Это может быть большая единая панель или сборка с кабельными соединениями, переключателями для перенаправления энергии, трансформаторами, контакторами, реле, изоляторами, предохранителями и другими устройствами для защиты и контроля.

Электрощиты известны под разными названиями, такими как распределительный щит, шкаф или бокс, электрическая или щитовая панель и т.д., и используют разную аббревиатуру для обозначения своего предназначения - ЩО, ЩК, ГРЩ, ЩЭ и другую. Это своего рода центры, принимающие большой входящий ток материнской электросети, например, от электростанции или генератора, и разгоняющие его по меньшим потребителям - подстанциям, цехам, домам, квартирам.

Как правило, они монтируются на стене внутри или снаружи зданий или в отдельно стоящих коробах и защищены прочными корпусами с закрывающимися дверцами с нанесённой аббревиатурой - названием щита, определяющим его назначение, и предостерегающими знаками. Некоторые щиты предназначены для одной семьи или многоквартирного дома, тогда как другие - для коммерческих зданий и промышленных объектов. Иерархия распределительных щитов начинается с их "босса" под названием ГРЩ - главного распределительного щита.

ГРЩ НЭМЗ

Главный распределительный щит

Вы вряд ли сможете встретить его в жилом секторе, если только это не автономный дом, питающийся от мощного генератора. Его обычные "места обитания" - трансформаторные подстанции, котельные. Этот щит - самый мощный на каком-либо объекте - может принимать в себя ток в несколько тысяч ампер, преобразуя его и подавая в нужном количестве в несколько линий, расходящихся по цехам или домам. Между "боссом" ГРЩ и конечными потребителями располагаются ВРУ - вводное распределительное устройство - и различные мелкие щитки - ЩА/ЩУ/ЩЭ/ЩК/ЩО и прочие.

ВРУ НЭМЗ ЩЭ для КП

Вводное распределительное устройство

В нём находятся многочисленные кабели с целым арсеналом измерителей, функциональных плат, защитных механизмов, спасающих сети от излишних нагрузок, выравнивающих напряжение, стабилизирующих подачу тока, измеряющих параметры электроэнергии и т.д. ВРУ по-своему обрабатывает входящую с ГРЩ электроэнергию и направляет её далее по маленьким щитам для распределения по этажам, квартирам, системам автоматизации, сигнализации, контроля, управления и т.д.

Этажный щит

Этот закрытый шкафчик часто выполняется с прозрачным окошком и располагается, как следует из названия, на этажах многоквартирных зданий, принимая ток с ВРУ и отправляя его по квартирам. В боксе, как правило, находятся кабели, устройства для учёта электроэнергии, автоматические выключатели и разные приборы для защиты от скачков напряжения, а иногда и какие-либо устройства для обслуживания интернет-сетей, кабельного телевидения и т.д. Во многих жилых домах ЩЭ отсутствует, а обязанности по приёму и распределению энергии исполняет его квартирный коллега - ЩК.

Квартирный щит

Современные строительные и электротехнические стандарты допускают разнообразные варианты ЩК, использующих сочетания разных схем для нескольких пользовательских задач, например, учёта потребляемого электричества и его распределения отдельно в линии с силовыми розетками и освещением, пожарной сигнализацией и охранными системами.

Щиты освещения

ЩО могут включать в себя обычные автоматы или (в редких случаях) выключатели дифференциального тока, реле, датчики, предохранители, счетчики питания и УЗО. Они устанавливаются в основном там, где возникает необходимость из одного места управлять большими группами осветительных приборов, например, отключая всё освещение гипермаркетов, офисных помещений, цехов или этажей. Наиболее популярный УОЩВ - утопленный осветительный щит с выключателями - представляет собой аккуратно выглядящую, встроенную в стену панель с дверцей и рядом автоматических выключателей под ней.

ЩАП НЭМЗ

Щиты аварийного переключения

Такие устройства, как ЩАП и АВР (автоматический ввод резервного питания), выполняют аналогичные функции - автоматическое переключение на резервный источник энергии, например, на другую линию или генератор в случае аварийного отключения электроэнергии или резкого падения напряжения в сети, поддерживая необходимые параметры энергоснабжения до устранения неполадок. Обычно их устанавливают там, где жизненно важно бесперебойное электропитание.

Щиты управления и автоматики

ЩУ и ЩА обеспечивают контролируемую подачу питания на линии освещения, вентиляции/отопления, охранной и пожарной сигнализации или используется, например, для дистанционного управления электродвигателями. Здесь можно найти различные переключатели, кнопки и светосигнализаторы в виде индикаторов, позволяющих отслеживать работу систем и отдельных приборов. В первом варианте управление производится в основном вручную, тогда как второй делает всё автоматически на основании данных различных датчиков и контроллеров или работая по заданной программе.

Мы рассказали только о самых распространённых типах электрощитов, в то время как на самом деле их существует гораздо больше, предназначаясь для решения каких-то конкретных задач. Из соображений эстетики и безопасности электрические панели и щиты внутри жилых зданий, как правило, располагаются в удалённых местах - на чердаках, в гаражах или подвалах, но иногда могут быть и архитектурной частью строения. Все щиты для безопасности имеют закрытую лицевую часть и устанавливаются так, чтобы быть легко доступными для контроля и обслуживания. Строительные нормы и правила запрещают установку щитов в ванной комнате, в платяных шкафах или там, где недостаточно места для электрика, стремящегося получить доступ к панели. Конкретные ситуации, например, установка на открытом воздухе, в пожаро- и взрывоопасной среде или в каких угодно неординарных местах, могут потребовать специального оборудования, предназначенного для работы в сложных условиях, и более строгих правил установки.
