Стабилизатор напряжения: за гранью простых решений в электроснабжении

30.11.2023 1615
Поделиться
Стабилизатор напряжения за гранью простых решений в электроснабжении.jpg

В мире электричества некоторые пользователи считают, что установка реле контроля напряжения — это как использовать лупу для рассмотрения ближайших звезд. "Ну вот, поставлю реле, и проблемы с напряжением вроде бы должны разрешиться!" Но, увы, электрическая реальность немного сложнее. Оказывается, настоящим рыцарем в королевстве электропитания является стабилизатор напряжения. Это не просто устройство, а своего рода «магический артефакт», готовый взять на себя защиту оборудования от неуправляемых напряженных событий.

Стабилизатор напряжения таинственный гуру электричества.jpg

Стабилизатор напряжения представляет собой электротехническое устройство, разработанное для непрерывной корректировки и поддержания уровня выходного напряжения, в отличие от реле контроля напряжения (РКН), которое просто отключает нагрузку при значительных изменениях. В сравнении с РКН, стабилизатор действует более дифференцированно, обеспечивая постоянное напряжение на выходе, даже при скачках в электросети.

Например, при изменениях в сети от 160 В до 260 В, стабилизатор поддерживает выходное напряжение на уровне 230 В, гарантируя стабильное электропитание для подключенных устройств. В отличие от РКН, который просто отключает нагрузку в случае значительных колебаний, стабилизатор непрерывно защищает от негативных воздействий и постоянное качественное электропитание.

Без имени-1.jpg

Современный рынок электротехнических устройств предлагает разнообразие стабилизаторов напряжения, подразделяемых на несколько ключевых типов:

  • Трансформаторные стабилизаторы – это классические устройства, в составе которых присутствует трансформатор и коммутирующие элементы.
  • Бестрансформаторные (инверторные) стабилизаторы – это новое поколение устройств, лишенные автотрансформатора и коммутирующих элементов, предлагающих передовые технологические решения.

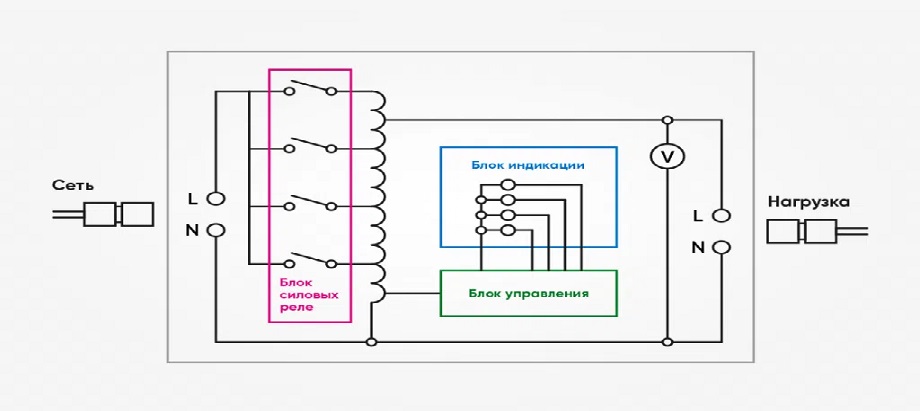

Принцип работы трансформаторных стабилизаторов:

  • Замер напряжения на входе. Электронный блок определяет параметры входного напряжения и активирует коммутирующий элемент для стабилизации.
  • Корректировка напряжения. Коммутационный элемент, такой как сервопривод или блок силовых реле, регулирует выходное напряжение до заданного значения, гарантируя его стабильность в пределах 220/230 В. Если входное напряжение вышло за рабочий диапазон стабилизатора (диапазон входного напряжения), то устройство перестает подавать выходное напряжение на нагрузку. Процесс измерения и коррекции, в среднем, занимает 20 миллисекунд, при этом достигается высокая скорость реакции, зависящая от типа коммутационного элемента.
  • Подача напряжения на нагрузку. Стабилизатор обеспечивает подключенные устройства непрерывным и качественным электропитанием.
Принцип работы трансформаторных стабилизаторов.jpg

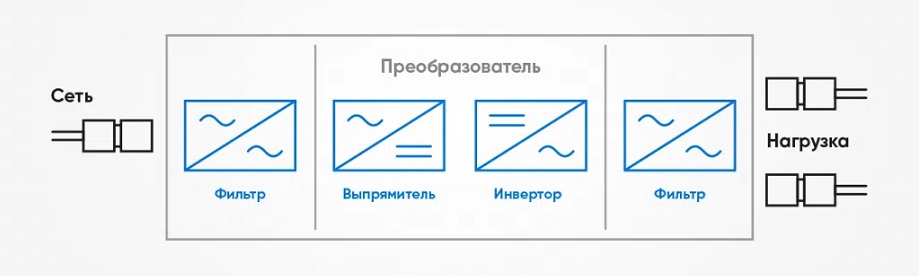

Принцип работы инверторных стабилизаторов:

  • Сигнал из электросети сначала преобразуется в постоянное напряжение выпрямителем.
  • Затем инвертор возвращает сигнал обратно в переменное, уже с заданным значением и идеальной синусоидальной формой.
Принцип работы бестрансформаторных (инверторных) стабилизаторов.jpg

Инверторные стабилизаторы отличаются мгновенным быстродействием, широким диапазоном напряжений и высоким качеством выходного сигнала. Они предлагают внушительные уровни электронной защиты для подключенного оборудования от потенциальных проблем в электросети.

Электрический карнавал как измерить хаос сетевого напряжения и защитить технику.jpg

Неустойчивость сетевого напряжения проявляется в различных формах: от перегорания ламп накаливания до внезапных отключений электротехники. Чтобы точно определить проблему, рекомендуется использовать мультиметр или реле напряжения розеточного типа. Эти устройства позволяют измерять напряжение в разные моменты времени, включая периоды пикового потребления, что дает возможность выявить диапазоны скачков и просадок. В случае обнаружения нестабильности электроснабжения, важным шагом для защиты подключенной техники становится установка стабилизатора напряжения.

Как упоминалось ранее, инверторные стабилизаторы напряжения отличаются выдающимися техническими характеристиками, обеспечивающими высококачественное электропитание при значительных колебаниях напряжения в сети.

Стабилизатор напряжения терапевт для капризной техники.jpg

Стабилизатор напряжения используется для надежной работы определенных электроприборов или группы оборудования, а также для общей защиты всей нагрузки в конкретном месте.

Это устройство необходимо прежде всего для электроники, которая чувствительна к изменениям напряжения, такой как энергозависимые котлы, циркуляционные насосы, холодильники, кондиционеры, стиральные машины и скважинные насосы. Электромоторы этих устройств подвержены негативным воздействиям скачков и просадок сетевого напряжения.

Помимо этой категории нагрузки, стабилизаторы напряжения применяются для защиты телевизоров, аудиотехники, компьютерного оборудования, серверов и других устройств с импульсными блоками питания. Для этих потребителей повышенное напряжение свыше 240В может причинить серьезный вред.
