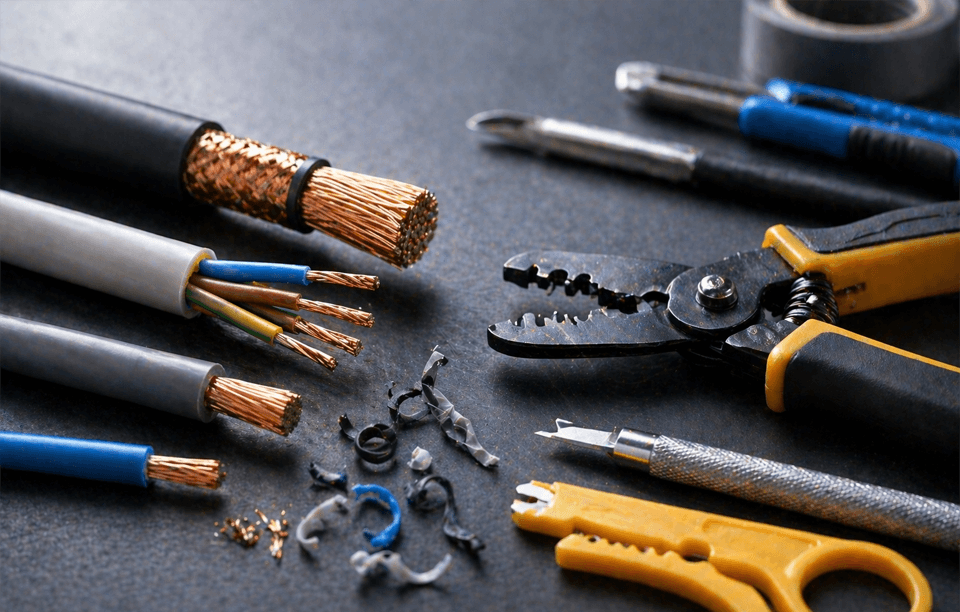

Способы снятия изоляции с проводов и кабелей

Кабельно-проводниковая продукция выполняет функцию передачи электрической энергии от источника к потребителю. Каждый провод или кабель сконструирован таким образом, что имеет строгие показатели поперечного сечения токопроводящей жилы. Данные показатели рассчитываются на основе предполагаемой тепловой нагрузки, а также с учетом возможного сопротивления. Важным аспектом в конструкции кабельно-проводниковой продукции является соблюдение баланса, который возникает между ростом температуры металла в момент прохождения электротока сквозь него и средой, куда происходит отвод тепла.

Зависит ли прохождение тока от толщины кабеля?

Баланс, о котором было сказано ранее, сбивается в случае, когда электрический ток значительно превышает номинальный показатель. Такие ситуации чреваты перегревом изоляционного материала, а превышение показателя до критических норм вообще может привести к расплавлению металлических жил. Обратим внимание, что электрические аппараты работают как раз на основе данного явления.
Сокращение толщины проводника приводит к росту сопротивления, при этом понижаются электротехнические свойства кабеля. Такое изделие лишается способности выдержать нагрузки электрического тока, которые были заявлены производителем. Также существенно понижаются механические свойства и срок службы изделия. Чаще всего подобные ситуации случаются с проводами, ТПЖ которых изготовлены из алюминия. Такие жилы имеют большую чувствительность к переломам и изгибам и, соответственно, должны очень аккуратно эксплуатироваться.

Таким образом, если на нож, который предназначен специально для снятия изоляции, оказывается большое усилие, происходит сильный порез самого металла и, соответственно, нарушение его конструкции. Следовательно, осуществляя снятие изоляции с кабельно-проводниковой продукции, нужно избегать возможного нарушения целостности металлической ТПЖ (появление царапин, заусенец, надрезов и т.п.). Даже если нанесенная царапина была небольшой глубины и длины с течением времени она может существенно увеличиваться из-за влияния различных внешних факторов.

Какие существуют способы снятия изоляционного материала с провода или кабеля?

Методы снятия изоляционного материала с кабельно-проводниковой продукции:

• сжигая верхний слой путем нагрева;
• механическое срезание.

Тепловое воздействие основано, разумеется, на применении температуры. Например, в таком способе Вам поможет паяльник. Правда, его использование характеризуется трудоемкостью.

Наиболее популярное и простое средство – открытый огонь (спичка или другое средство).

Данные два способа применимы для проводников небольшой мощности и небольшого диаметра, которые используются в различных приборах связи, электронике, аудиотехнике и др.

Методы механического воздействия наиболее популярны в сфере электротехники. Данные методы заключаются в удалении изоляции при помощи специальных инструментов.

Распространены среди электриков так называемые самодельные ножи. Например, они могут представлять собой обломок полотна ножовки пилы по металлу. Обломок затачивается станком для придания ему формы острого тонкого клина. Рукоятка представляет собой плотно намотанную проволоку на один из концов, поверх проволоки клеится в несколько слоев изоляционная лента.

Такие самодельные ножи быстро и без особого труда справляются с плотной ПВХ-изоляцией. При этом необходимо быть крайне аккуратными, поскольку высока вероятность повреждения близко прилегающих к изоляции алюминиевых или медных токопроводящих жил.
Использование самодельных ножей требует большой аккуратности и внимательности. При этом плоскость заточки должна быть направлена под острым углом к изоляционному материалу таким образом, чтобы было обеспечено скольжение по кабелю. Помните, что перпендикулярное положение лезвия к проводу гарантирует возникновение глубоких порезов и царапин на металле.

Альтернативой самодельному ножу является канцелярский нож, который отличается набором сменных лезвий. При этом все равно данное изделие по возможным дефектам не отличается от своего предшественника.

Пассатижи, кусачки, бокорезы и иные инструменты оказывают пагубное влияние на металлические жилы и деформируют их. Но, тем не менее, большинство специалистов все-таки прибегают к данному методу снятия изоляции с проводов. Хотя практика доказывает, что дефекты, наносимые такими инструментами, встречаются очень часто.

Специализированным инструментом является промышленный нож электрика, особенностью которого является короткое лезвие толщиной около трех миллиметров и длиной около пяти сантиметров, заточенное под углом в тридцать градусов. Такого лезвия более чем достаточно для разрезания изоляции и при этом вероятность порезов очень низкая. Некоторые модели оснащаются дополнительным лезвием, которое предназначено для удобной работы в неудобных местах.

Специальные промышленные ножи имеют диэлектрическую рукоятку, которая изготавливается из пластика высокой прочности. Рукоятка выполнена таким образом, что она удобно помещается в руке и обеспечивает тем самым комфортную работу.

Что такое стрипперы?

Современное производство постоянно развивается и выпускает все более совершенные устройства, которые способны более легко и быстро удалять изоляцию с кабельно-проводниковой продукции. Все инструменты имеют полное соответствие стандартам качества.

Стрипперы – это специальные устройства, которые имеют в своей конструкции два подвижных полуножа в виде полуокружности определенного диаметра, размеры которой подходят под размеры конкретного кабеля или провода. Данные полуножи встраиваются в один цельный корпус. При раздвигании пластин в расстояние между ними помещается кабель или провод.

Сжимая рукоятки инструмента, данные полуножи соприкасаются, тем самым разрезая изоляционный материал. При этом они устроены так, что лезвия не прикасаются к жилам из металла.

Для этой цели служит специальная функция механической блокировки, которая защищает кабельно-проводниковые изделия от различных повреждений.

Постепенно во время работы инструмент со сжатыми рукоятками перемещается по всей длине кабеля. Прилагаемое усилие сдвигает изоляционный материал, тем самым оголяя металлические токопроводящие жилы, не причиняя им никакого вреда.

Как правило, стрипперы выпускаются в виде плоскогубцев, которые включают в себя различные функции и различные калиброванные отверстия под металлические ТПЖ. Такие инструменты используются и для проводов со сплошными жилами, и с проводами со сплетенными жилами в числе более одной.

Стрипперы бывают ручными, полуавтоматическими, автоматическими. Самыми простыми являются ручные инструменты. Полуавтоматические инструменты оснащены рабочей зоной с функцией регулировки. Данная зона предназначена для помещения в нее проводника, оснащена лезвиями, которые разрезают изоляционный материал и сдвигают его с ТПЖ.

Регулировочный винт используется для изменения длины очищаемого материала.

Автоматические инструменты отличаются наличием большого количества различных функций, а именно: настройка под толщину и длину изоляции, опрессовка, разрезание провода, скручивание ТПЖ многожильного изделия.

В автоматические стрипперы кабели и провода вставляются непосредственно в рабочее пространство. Упор регулируется по длине, что гарантирует равномерную длину снятия изоляционного материала при любом числе токопроводящих жил.

Сжатие рукояток приводит к соприкосновению лезвий, которые прорезают изоляционный материал и при помощи поступательных движений сдвигают его с жил.

Стрипперы предназначены для работы с проводами, сечение которых варьируется в диапазоне 0,5-6 мм квадратных.

Профессиональные стрипперы производятся из высококачественных сплавов металла, которые покрываются диэлектрическими материалами. Также данные устройства имеют удобные рукоятки.

Более дешевые стрипперы изготавливаются из пластика и, соответственно, имеют меньший вес. Если обращение с таким устройством будет аккуратным и бережным, то такие модели могут прослужить довольно долго.

Прежде, чем приступить к работе с тем или иным инструментом, нужно тщательно ознакомиться с его свойствами и характеристиками, а также изучить настройки. Если же эксплуатация будет неправильная, то даже профессиональный инструмент может испортить изделие и повредить металлические ТПЖ.

Также в разрезании изоляции кабеля используют специальные ножи или же станки. Последние применяются в необходимости разделки большого числа кабелей.
