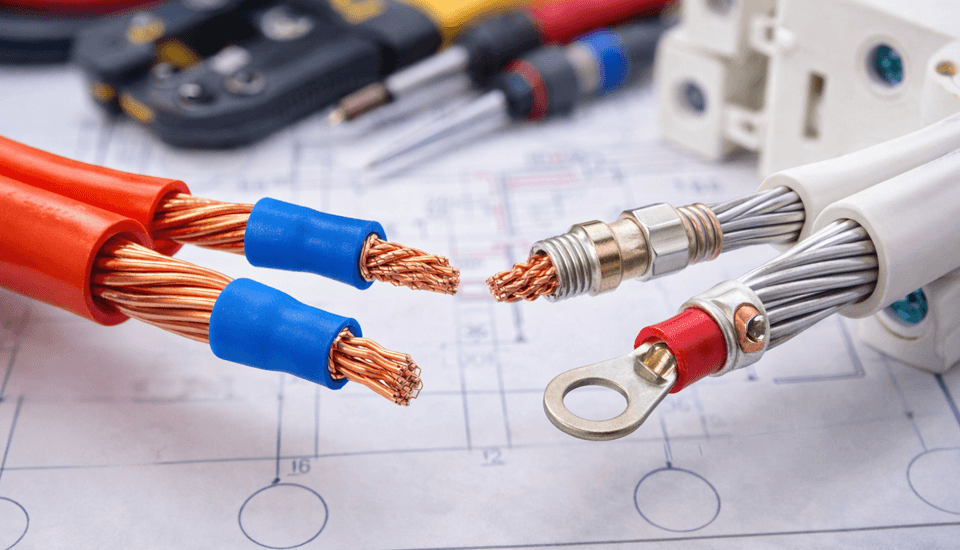

Сложные связи: секреты прочного соединения медных и алюминиевых проводов

«Нет постояннее соединения, чем временная скрутка»

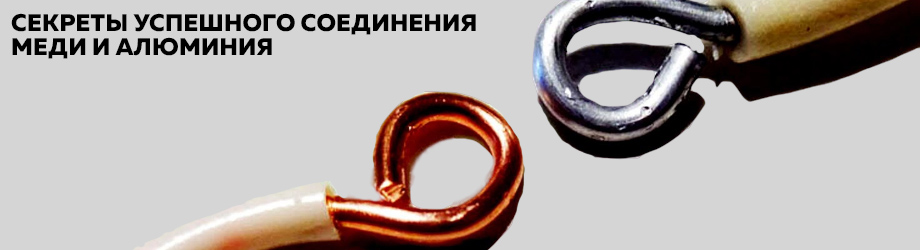

В старых домах преимущественно используется электропроводка с алюминиевыми проводами, соединенными методом скрутки. В современных бытовых устройствах, розетках и светильниках, предназначенных для бытовых сетей, обычно используются медные провода. Из-за значительных химических различий между этими металлами возможны негативные последствия для качества их соединения. Взаимодействие алюминиевых и медных проводов может вызвать нагрев, разрушение и даже пожар. Хотя в идеале следует избегать соединения меди с алюминием, существуют ситуации, когда это становится неизбежным.

«Ток, который нас не убивает, делает нас осторожнее»

При ремонте часто возникает необходимость соединить медный и алюминиевый провода. Это может быть сложной задачей, но если следовать определенным методам и обеспечить безопасность, то можно добиться качественного и надежного соединения. Главное условие – не допустить прямого контакта между металлами, для этого нужно разместить между ними специальный промежуточный материал. Есть несколько способов сделать это, и ниже рассмотрим наиболее популярные из них.

«Все беды электриков от плохих контактов»

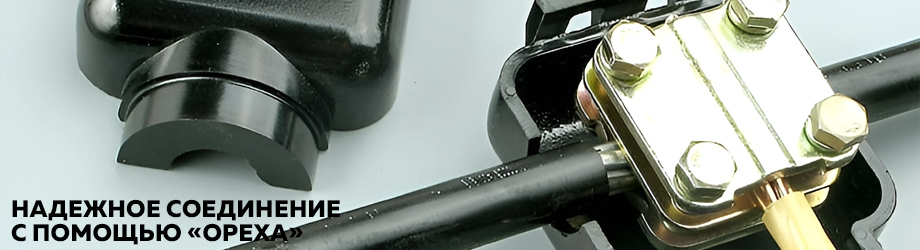

В электротехнике разнообразие клеммников впечатляет, но среди них особое место занимает клеммник-орех. Его уникальная форма несет в себе функциональность и надежность. Это устройство представляет собой корпус с внутренней металлической сердцевиной, плашками и пластинами.

Для установки провода с помощью ореха, достаточно ослабить два болта, вставить первый провод и зафиксировать его. Второй провод вставляется между средней и оставшейся пластиной, обеспечивая безопасное соединение без прямого контакта между медью и алюминием. Для дополнительной надежности рекомендуется обмотать это соединение изоляционной лентой.

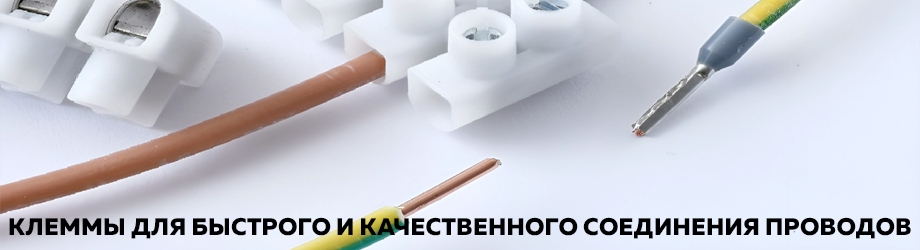

Клеммы представляют собой ещё один простой и популярный метод соединения проводов. Для создания такого соединения следует удалить изоляцию с концов проводов примерно на 10-15 мм и вставить их в клеммы.

Этот простой процесс не только упрощает работу, но и гарантирует стабильное электрическое соединение. Благодаря использованию клемм, можно сэкономить время и сделать проводку более организованной, сохраняя при этом высокий уровень надежности.

«Горячий паяльник выглядит точно так же, как и холодный»

Пайка алюминия – задача, требующая особого внимания и навыков из-за его склонности к окислению. Тем не менее, с использованием специальных флюсов, электрики могут успешно и надежно соединить алюминиевые и медные провода, избегая образования оксидов, которые могли бы ухудшить контакт.

Флюсы, будучи активными веществами, предотвращают окисление и обеспечивают чистое соединение. Важно помнить о предельной осторожности при работе с флюсами, и исключить их контакт с кожей и глазами.

Для выполнения пайки алюминиевых проводов можно воспользоваться газовой горелкой или паяльником. Следует учитывать, что алюминий обладает высокой теплопроводностью, и изоляция может оплавиться на расстоянии от места пайки. Тем не менее, этот метод обеспечивает прочный электрический контакт, не поддается искривлению и гарантирует долговечность соединения.

Хотя пайка может показаться сложной для тех, кто не знаком с электромонтажными работами, профессионалы предпочитают ее за безупречность соединения и отсутствие проблем с нагревом и перегоранием.

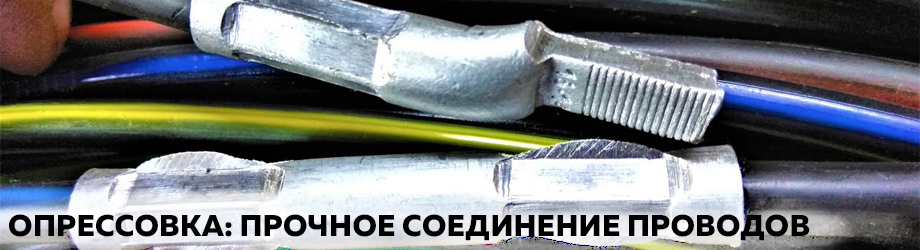

Опрессовка проводов – это надежный метод соединения алюминиевых и медных проводов, широко применяемый на производствах и в домашних условиях. Используя специальные медно-алюминиевые гильзы, а также обычные инструменты, такие как молоток и металлические накладки, можно создать прочное соединение.

Алгоритм опрессовки:

• зачистить изоляцию проводов;
• зачистить провода до металлической основы;
• сделать скрутку из проводов;
• вставить скрутку в гильзу;
• обжать проводники специальными клещами.

Важно правильно выбрать гильзу, учитывая диаметр проводов, чтобы обеспечить качественный контакт. Этот метод также применяется для сжатия гильз и наконечников, позволяя опрессовать несколько проводников одновременно в домашней электропроводке.

«Фаза в общем-то полезная, но на ощупь неприятная»

Прежде чем взяться за соединение алюминиевых и медных проводов, важно соблюдать основные правила безопасности. Вот несколько ключевых принципов:

• Места соединений проводов не должны подвергаться излишнему давлению, чтобы избежать их деформации.
• Необходимо залудить алюминий специальным припоем. Следует использовать только специальные припои для залудки алюминиевых проводов, чтобы гарантировать надежное соединение.
• Использование «правильных» клеммников. Необходимо учитывать сечение и условия установки – в доме или на улице.
• Следует избегать обычной скрутки, так как это пожароопасный метод коммутации жил.
