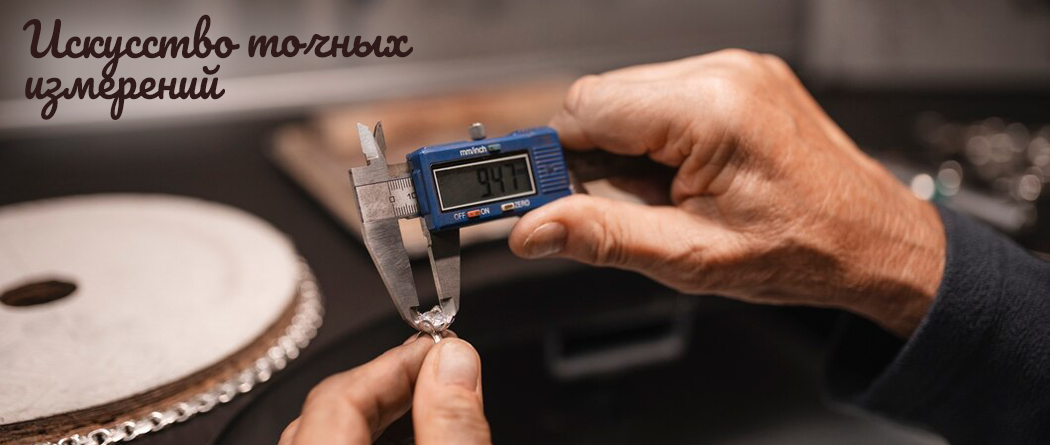

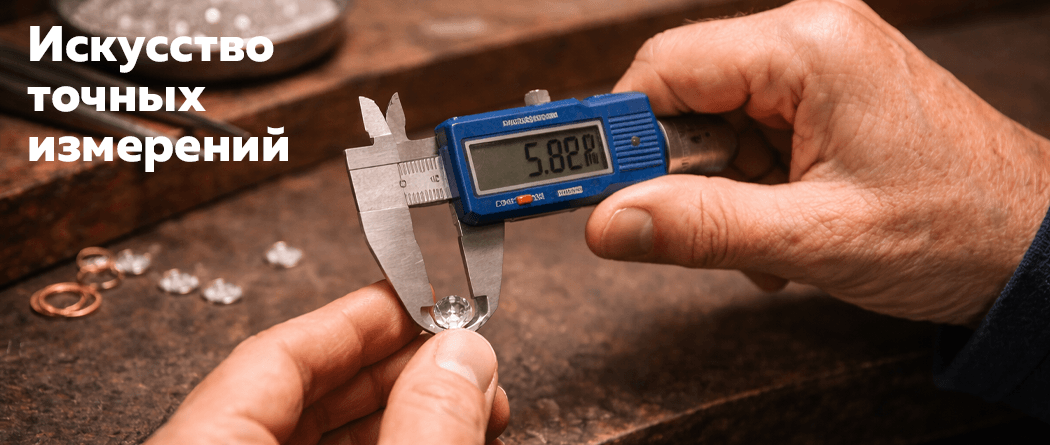

Штангенциркуль: искусство точных измерений

В современном мире, где точность измерений стала необходимостью, умение правильно определять размеры деталей является критически важным. Но как быть, если нужно узнать диаметр трубы или толщину кабеля? Привычной рулеткой здесь не обойтись. Именно тогда на помощь приходит специализированный инструмент – штангенциркуль. Его особая конструкция и методы работы существенно отличаются от традиционных линейных измерений, требуя особого подхода для достижения безошибочных результатов.

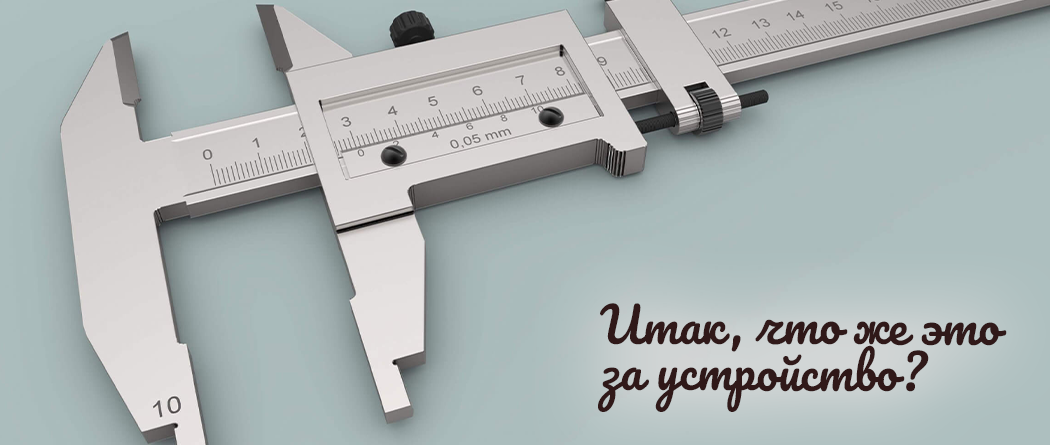

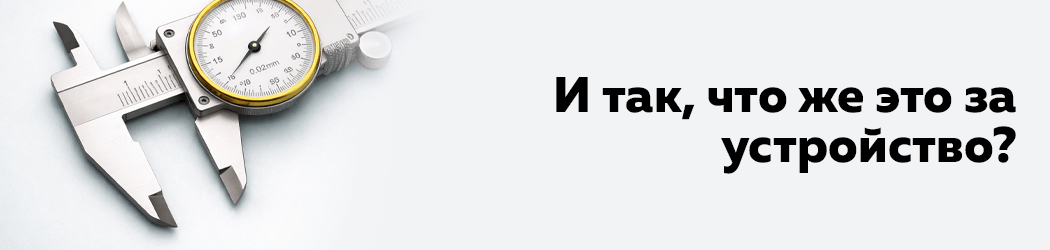

Штангенциркуль – это высокоточный инструмент для замеров, в основе которого лежит штанга-измеритель, давшая ему имя. На штанге нанесена основная шкала, а для работы с инструментом предусмотрены губки для внутренних и внешних измерений, расположенные с обеих сторон измерителя. Подвижная рамка, несущая ответные части губок, оснащена нониусом – дополнительной шкалой. Нониус, перемещаясь относительно основной шкалы, позволяет производить измерения с высокой степенью детализации.

В конструкции штангенциркуля обязательно присутствует фиксатор. Он может быть выполнен как кнопка или винт. В некоторых моделях штангенциркулей также предусмотрена шкала глубиномер.

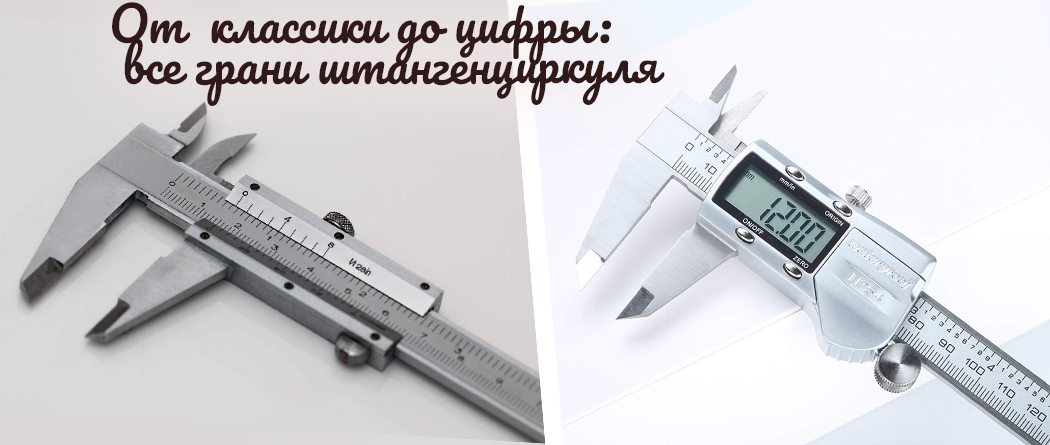

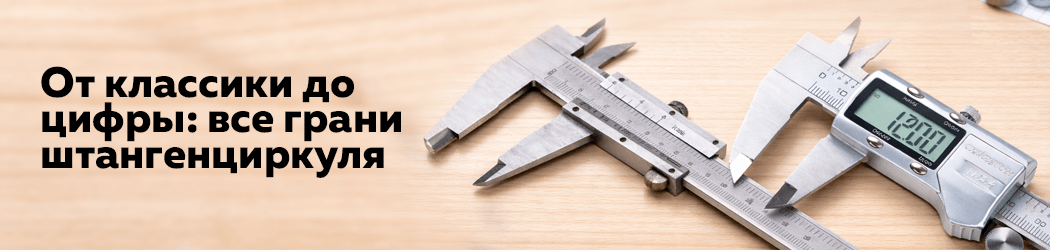

Существует три типа этих устройств, каждый из которых обладает уникальными характеристиками:

• Нониусный штангенциркуль. Это классический механический инструмент, оснащенный дополнительной нониусной шкалой. Для получения данных измерений пользователю необходимо считать значения с основной и нониусной шкал, а затем сложить их для получения наиболее детального результата.

• Циферблатный (стрелочный) штангенциркуль. В этой конструкции нониус заменен циферблатом с четко нанесенной шкалой. При измерении стрелка на циферблате мгновенно указывает на полученное значение, делая процесс более наглядным и быстрым.

• Цифровой штангенциркуль. Наиболее современная версия измерительного инструмента. Здесь традиционные шкалы уступают место жидкокристаллическому экрану, на который выводятся результаты измерений в цифровом виде. Это максимально упрощает считывание показаний и снижает вероятность ошибок.

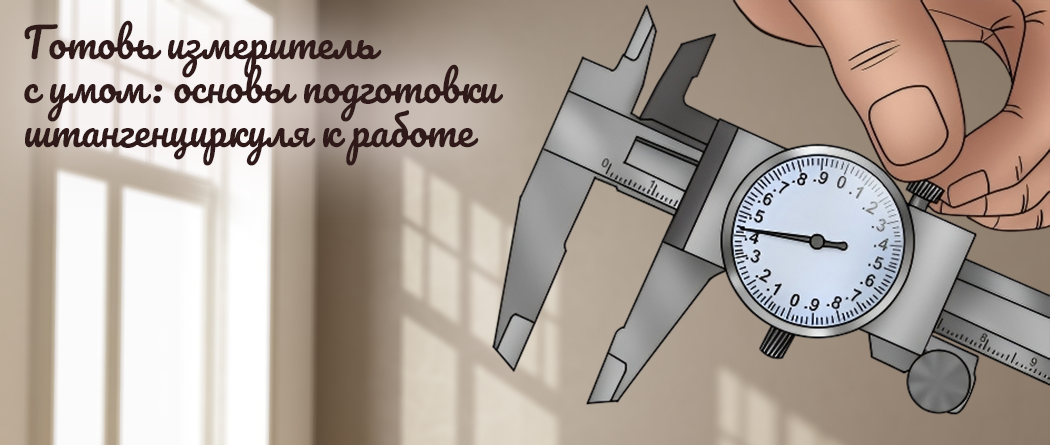

Принцип работы штангенциркулей различных типов – нониусных, циферблатных и цифровых – в основе своей схож. Освоение нониусного штангенциркуля традиционно считается наиболее сложным, поэтому именно на его примере рассмотрим ключевые этапы подготовки к измерению.

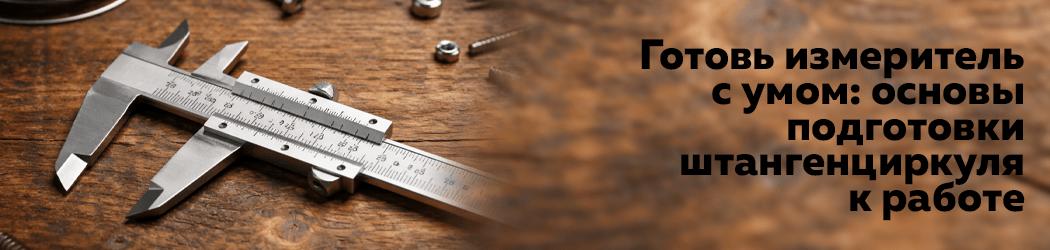

Контроль состояния инструмента – процесс простой, но пренебрегать им не стоит. Первый шаг – внимательный осмотр штангенциркуля. Необходимо убедиться в плавности хода всех подвижных элементов. Губки инструмента должны быть идеально ровными и смыкаться без зазоров и перекосов. Деформация губок напрямую влияет на достоверность измерений. Шкалы также требуют осмотра: важно, чтобы цифры были четкими и легко читаемыми, без коррозии, искривлений и прочих дефектов. Исправность измерительного инструмента – необходимое условие для получения корректных и надежных результатов.

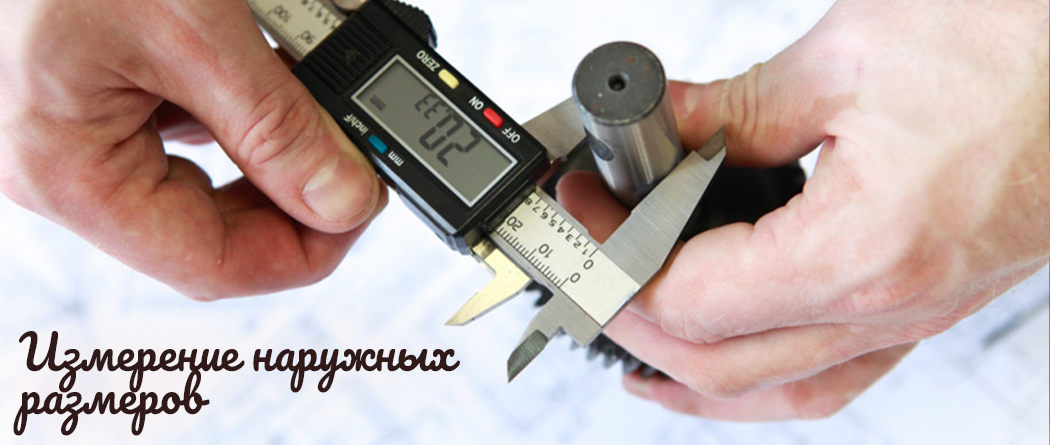

Пошаговое руководство: учимся измерять штангенциркулем

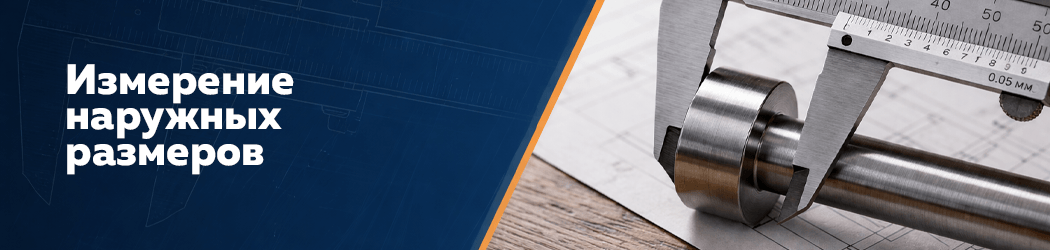

Для получения точного результата необходимо следовать простой последовательности действий:

1. Подготовка к измерению. Штангенциркуль располагают строго перпендикулярно измеряемой детали.

2. Разведение губок. Внешние измерительные губки штангенциркуля раскрывают, обеспечивая свободный охват детали.

3. Захват детали. Объект измерения помещают между внешними губками, которые затем аккуратно сдвигают до контакта с его поверхностью. Важно добиться плотного, но не чрезмерного прижима, чтобы избежать деформации предмета или измерительного инструмента.

4. Фиксация положения. Подвижную рамку штангенциркуля закрепляют в достигнутом положении. В зависимости от модели, для этого используют винт или кнопку.

5. Извлечение детали. Деталь осторожно извлекают из штангенциркуля, стараясь не допустить смещения зафиксированной рамки. Измерительный захват должен остаться неизменным.

6. Считывание показаний. Шкалу штангенциркуля внимательно изучают и фиксируют полученное значение размера.

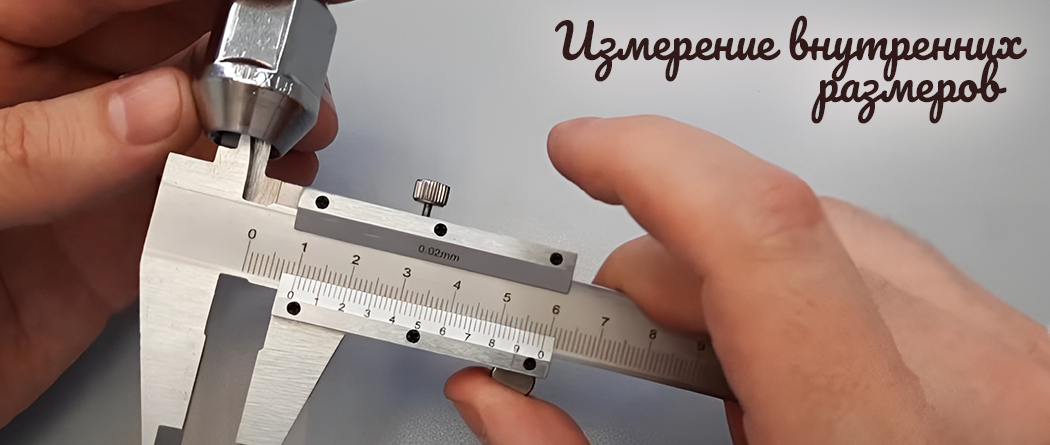

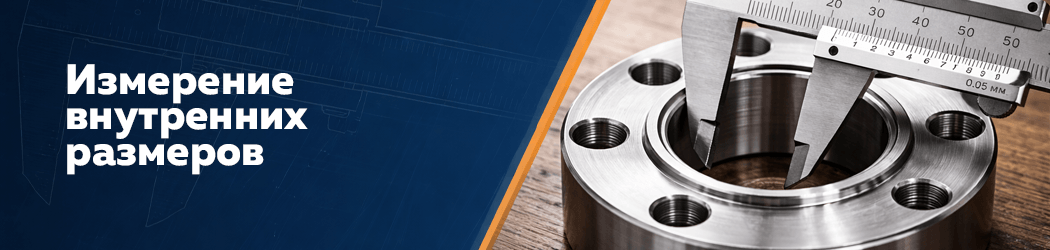

Для определения внутренних размеров действуют следующим образом:

1. Введение губок. Внутренние измерительные губки штангенциркуля вводят в измеряемое отверстие, ориентируя их перпендикулярно к детали.

2. Разведение губок до упора. Губки разводят в стороны до тех пор, пока они не упрутся во внутренние стенки отверстия, при этом необходимо сохранять перпендикулярное положение инструмента относительно детали.

3. Фиксация положения. Рамку штангенциркуля закрепляют в достигнутом положении с помощью винта или кнопки.

4. Извлечение инструмента. Инструмент осторожно извлекают из детали, следя за тем, чтобы зафиксированная рамка не изменила своего положения.

5. Считывание показаний. Полученные показания прибора фиксируют.

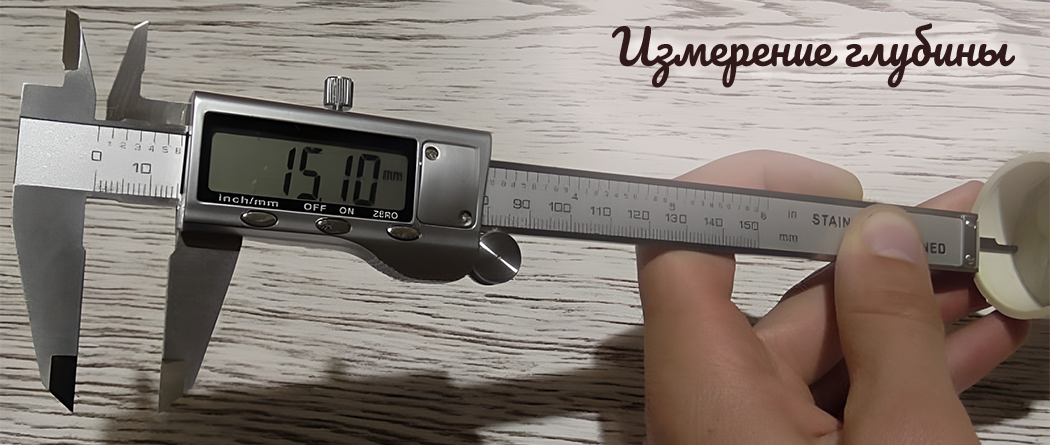

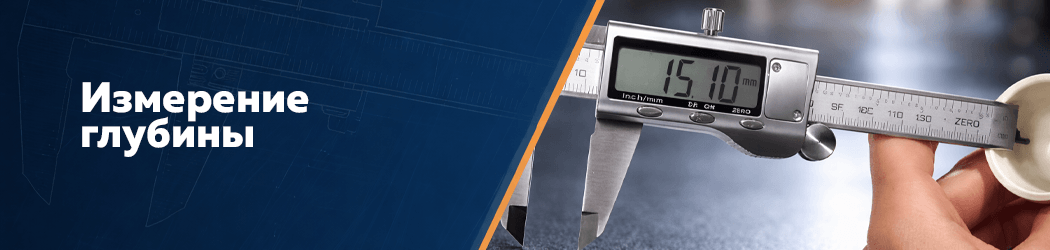

Для определения глубины отверстий или уступов деталей применяют следующий алгоритм:

1. Подготовка глубиномера. Рамку штангенциркуля раздвигают, выдвигая глубиномерную штангу на необходимую величину. Рекомендуется выдвинуть ее с запасом, обеспечивая достаточный ход для измерения.

2. Размещение инструмента. Штангенциркуль подносят к детали таким образом, чтобы глубиномерная штанга вошла в отверстие или уступ, глубину которого требуется измерить.

3.  Контакт с дном. Необходимо убедиться, что край линейки упирается в дно отверстия.

4. Фиксация рамки. Положение подвижной рамки штангенциркуля закрепляют с помощью винта или кнопки.

5. Считывание результата. Штангенциркуль извлекают из зоны измерения и снимают показания со шкалы для определения глубины.

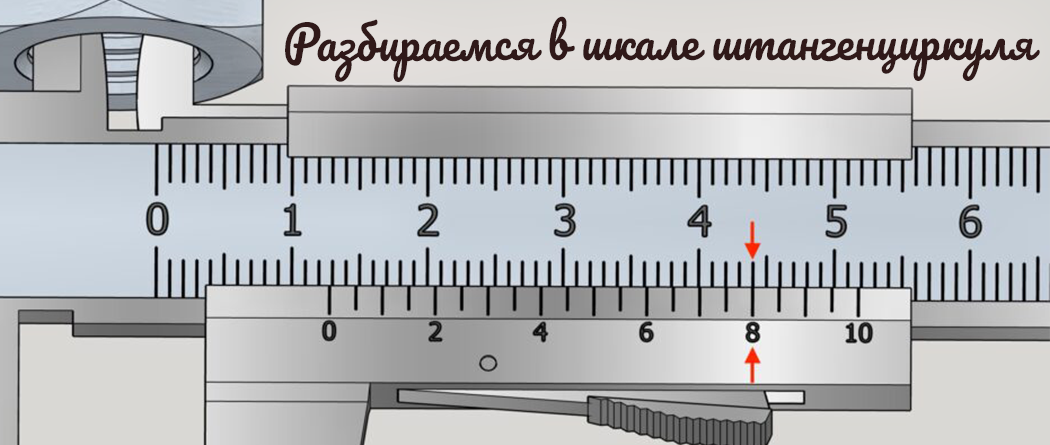

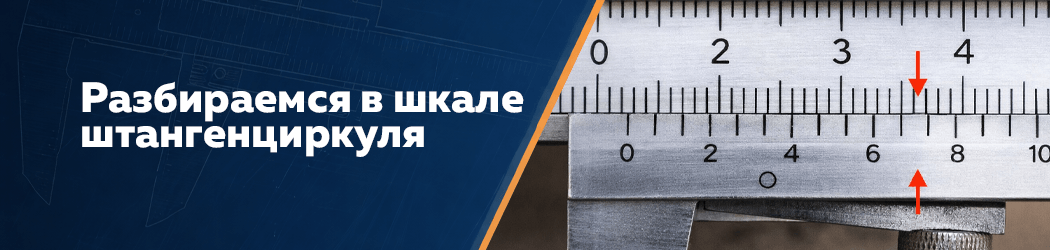

Измерить деталь – это только часть дела, нужно еще правильно понять, что показывает штангенциркуль. Для цифрового и стрелочного штангенциркулей все просто – результат виден на экране или шкале. С нониусным штангенциркулем нужно немного разобраться.

Важно понимать, что результат измерения складывается из двух частей: показаний основной шкалы и показаний маленькой шкалы – нониуса.

Начнем с основной шкалы. Она неподвижна, и на ней отображается целая часть измерения. Чтобы правильно считать это значение, нужно отмерить, на каком числовом делении остановилась рамка. Если рамка находится точно на числовом делении, то это и будет значение в миллиметрах. Если же рамка оказалась между двумя делениями, то берем меньшую величину как целую часть измерения.

Далее определяют дробную часть по нониусу. Нониус – это маленькая шкала рядом с основной. Нужно найти, какая линия на нониусе совпадает с линией на основной шкале. Цифра возле этой совмещающейся линии на нониусе и будет дробной частью.

Пример: предположим, что основная шкала измерителя показывает значение между 22 и 23 миллиметрами. То есть, целая часть измерения будет равна 22 мм, так как рамка остановилась между этими двумя делениями. Теперь переходим к подвижной шкале (нониусу), чтобы уточнить дробную часть.

Смотрим, на каком делении на подвижной шкале совпадают риски основной и подвижной шкалы. Пусть это будет 4-е деление на нониусе. Это значит, что дробная часть измерения составит 0,4 мм.

Итак, складываем целую и дробную части: 22 мм (основная шкала) + 0,4 мм (нониус) = 22,4 мм.

Важно отметить: нониусы бывают с разной ценой деления. Чаще всего это 0,1 мм, но встречаются и другие варианты. Точную информацию о цене деления производитель обычно размещает непосредственно на корпусе штангенциркуля.

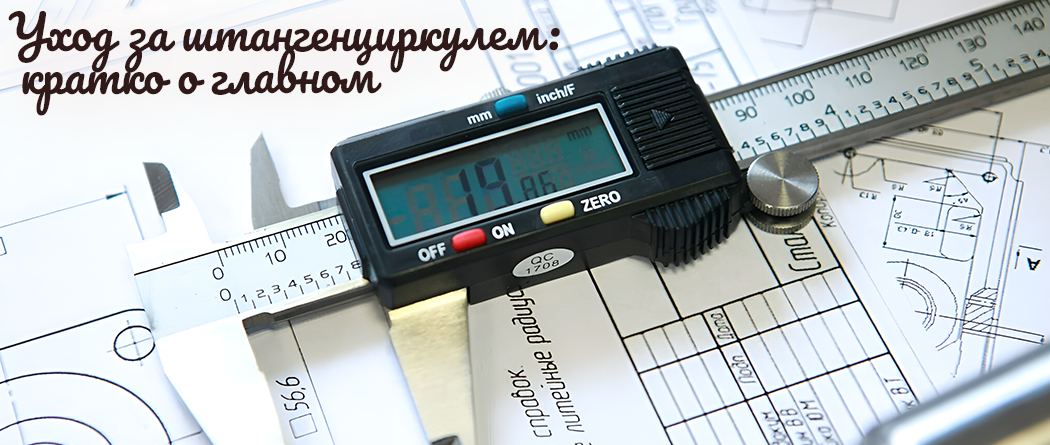

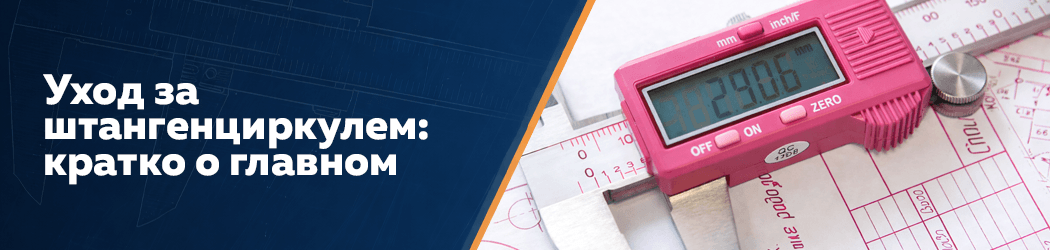

Для сохранения точности измерений штангенциркуль требует правильного ухода. Рекомендуется хранить инструмент в защитном кейсе, чехле или коробке. Следует избегать ударов, падений и царапин, способных нарушить геометрию измерительных элементов. Влажность противопоказана, особенно для цифровых моделей. После работы штангенциркуль необходимо протирать влажной салфеткой, при необходимости, смоченной в слабом щелочном растворе, и затем тщательно высушивать перед хранением. Такие действия помогут поддерживать инструмент в исправном состоянии и гарантируют стабильные показания.

Штангенциркуль – это по-настоящему универсальный помощник в измерениях, востребованный в самых разных областях. Он позволяет проводить как обычные линейные замеры, так и с высокой точностью определять внутренние и внешние размеры деталей. Внутренними губками легко измерить диаметр труб, подшипников или резьбовых соединений. Внешние губки идеально подходят для определения толщины материалов, диаметров болтов и сверл. Дополнительно, наличие глубиномера расширяет возможности штангенциркуля, позволяя измерять глубину отверстий, пазов и высоту уступов.
