Расширительные баки: виды и их описание

Любой теплоноситель обладает такими физическими свойствами, которые не позволяют ему сжиматься. В случае даже небольшого уменьшения объема жидкости происходит мгновенный скачок давления. При этом стоит помнить, что вода при повышении температуры в пределах 20⁰С-90⁰С значительно расширяется. Именно эти свойства говорят о том, что необходимо наличие места в отопительной системе для, так называемого, «дыхания» теплоносителя. Таким местом являются расширительные баки.

• расширительные баки открытого типа представляют собой открытую емкость, которая без труда может пополняться теплоносителем в случае необходимости. Такая конструкция позволяет не использовать запорную арматуру, резиновую мембрану, а также крышку. Чаще всего жидкость в систему доливается самым обычным способом, т.е. из любой тары (например, ведро). Но также есть возможность вывода водозаборного крана. Несколько десятков лет назад открытые расширительные баки пользовались особой популярностью. Но такие характеристики, как необходимость постоянного контроля уровня жидкости, ее периодическое пополнение, а также сложный монтаж, низкий уровень давления и разрушение металла, отодвинули их использование на второй план, уступив место бакам закрытого типа.

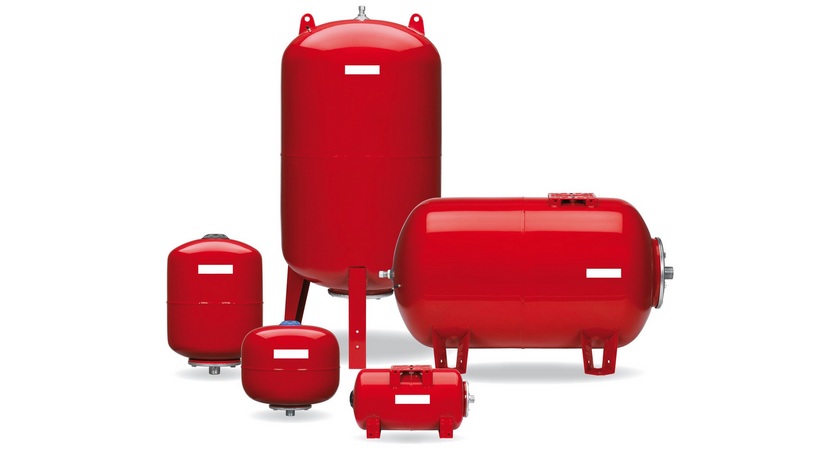

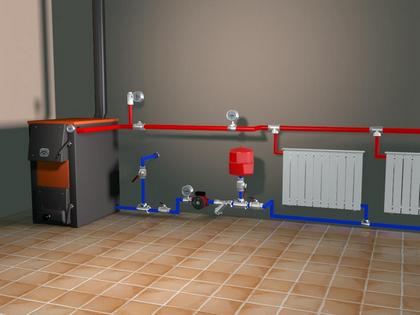

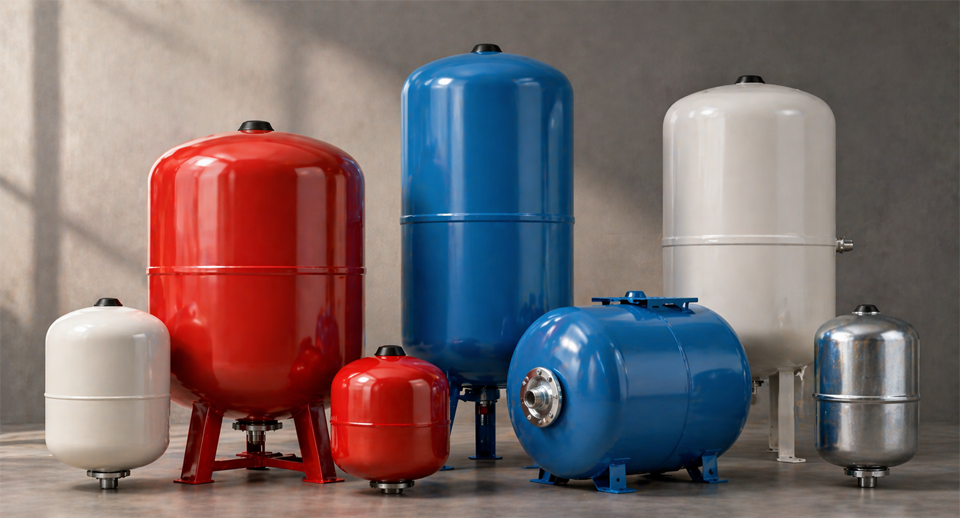

• расширительные баки закрытого типа устанавливаются в ситуациях, когда циркуляция теплоносителя осуществляется благодаря насосу. В народе закрытые баки имеют название «мембранники». Визуально это всегда красная герметичная емкость, внутрь которой монтируется мембрана из технической резины.  Также существуют и синие баки, мембрана которых производится из пищевой резины, которая не отличается особой долговечностью.

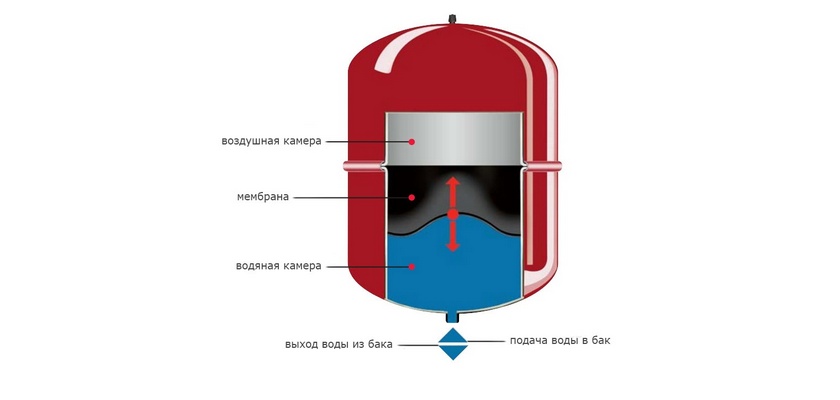

Конструкцию расширительного бака закрытого типа можно описать следующим образом: емкость бака разделяется на две части мембраной, которая имеет форму баллона или же диафрагмы. Верхняя часть заполняется инертным газом или воздухом, а нижняя предназначена для излишков теплоносителя. В момент, когда температура повышается, избыток расширенного теплоносителя поступает в емкость. При этом происходит уменьшение объема воздушной камеры с одновременным увеличением давления в ней, что в свою очередь компенсирует повышенное давление в системе в целом. В ситуации понижения температуры теплоносителя происходит прямо противоположный процесс.

Мембрана закрытых баков может быть сменной (фланцевой) и несменной. В последнем случае устройство отличается более низкой стоимостью, что является неоспоримым плюсом.  Мембрана внутри бака жестко закрепляется по его периметру, прижимаясь к внутренней поверхности, поскольку вся емкость заполнена газом. В момент попадания теплоносителя в бак происходит увеличение давления.

Стоит отметить, что при запуске системы отопления есть риск разрыва диафрагмы из-за слишком резкого скачка давления. Но после этого кратковременного момента изменение показаний, отображающихся на манометре, происходит постепенно, что не представляет никакой угрозы.

Упомянутый нами манометр используется для предотвращения возможных повреждений мембраны за счет функции контроля давления. Также в устройство входит предохранительный клапан, срабатывающий при достижении максимального показателя давления (3,5-4 бар для частных домов).

Преимущества фланцевого расширительного бака:

• наибольшая максимальная величина давления по сравнению с баком, где несменная диафрагма;
• замена мембраны в ситуации ее повреждения;
• вертикальные и горизонтальные модели баков, что дает больше возможностей для размещения.

Какой же тип бака все-таки лучше?

При сравнении эксплуатационных и потребительских свойств разных типов баков большее количество преимуществ выявляется у закрытых моделей.

Их положительными характеристиками являются:

• экономия на трубах за счет того, что баки не выносятся наверх;
• меньшие размеры;
• исключено испарение теплоносителя;
• минимальные потери тепла;
• трубы и узлы системы защищены от коррозии благодаря отсутствию воздуха;
• возможность работы при высоком давлении;
• низкие эксплуатационные расходы.

Главная роль расширительного бака – компенсация увеличенного объема теплоносителя, что происходит из-за температурного расширения. Существует правило, которое действительно только при наличии одного мембранника: при принудительной циркуляции давление в зоне подключения агрегата равняется статистическому давлению в этой же зоне при конкретной температуре.

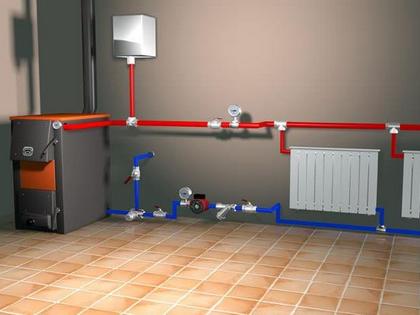

Открытая система расширительного бака представляет собой сосуд сложной формы, в котором происходят специфичные конвекционные потоки. Именно поэтому все узлы отопительной системы должны работать на беспрепятственный подъем нагретого теплоносителя в самую верхнюю точку, а также его последующий слив сквозь радиаторы в емкость котла. Кроме того, вся конструкция не должна создавать сопротивление поднятию пузырьков воздуха вверх. В данной ситуации расширительный бак должен быть расположен в самой высокой точке системы. Чаще всего местом установки является верхняя точка разгонного коллектора.

Одним из основных критериев при выборе расширительного бака является возможность настройки предохранительного клапана. Это важно для того, чтобы регулировать давление системы, приближая его к предельно допустимому значению.

Также очень важно наличие специального устройства принудительного открывания, которое иначе называют устройством «подрыва». Данный элемент дает возможность периодической проверки работоспособности клапана, а также исключает вероятность залипания золотника.

Выбирая расширительный бак, необходимо убедиться в том, что пороговые показатели давления внутри котла и внутри бака совпадают.
