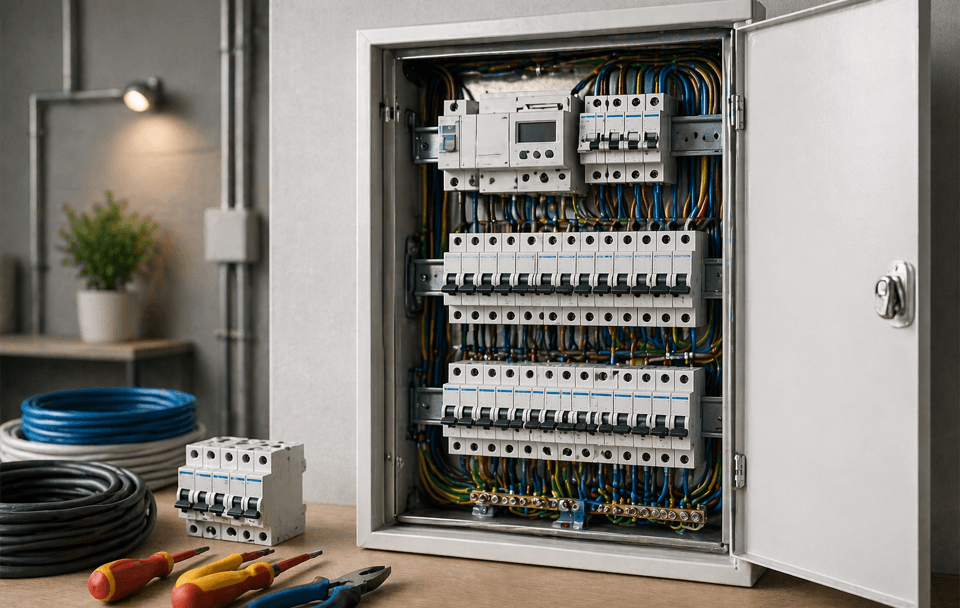

Распределительные щиты - главный узел энергосистемы

Одним из самых важных элементов коммуникационных систем является распределительный электрощит - особый узел энергосистемы, содержащий защитные устройства (например, предохранители, выключатели, трансформаторы и другие устройства), связанный с одной или несколькими отходящими энергетическими линиями. К узлу подводится одна или несколько входящих цепей. Он может не только распределять дальнейшее движение энергии по разным потребителям (цехам, домам, квартирам), но и включать сигнализацию, домофон, электрозвонок, радиосвязь и другие устройства коммуникации и управления. Средства защиты могут быть включены в плату или представлены отдельно.

Распределительные щиты (как правило, в жилых помещениях такое устройство представлено в единственном экземпляре) обычно включают в себя непосредственно счетчики электроэнергии и защиту от перегрузки по току - керамические пробки или автоматические предохранители. Все эти устройства являются свободно доступными для потребителя.

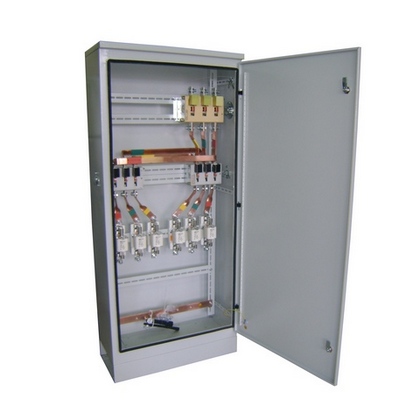

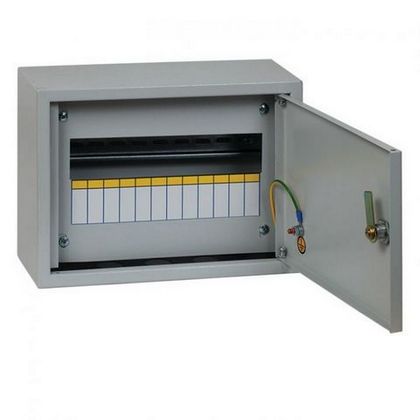

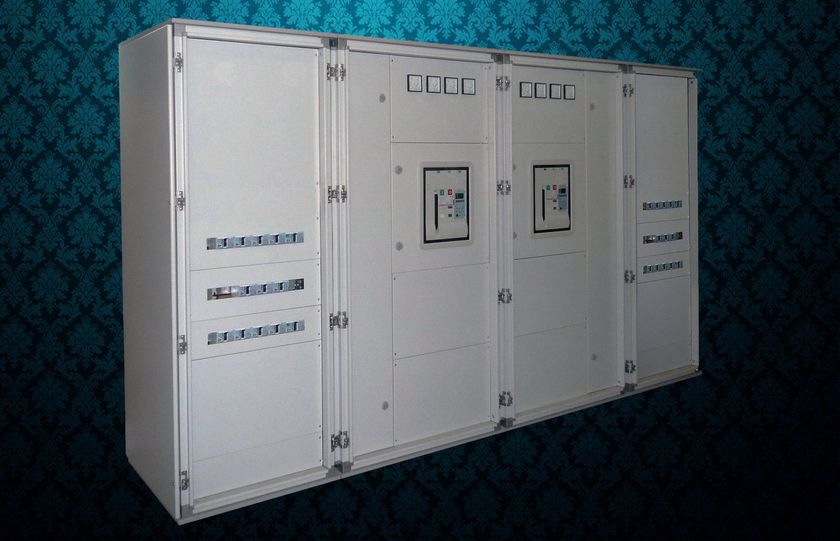

Существуют различные виды электрических щитов, их выбор зависит от условий расположения и эксплуатации (домашнее помещение или промышленное предприятие, расположение внутри или на открытом воздухе и так далее). Корпус распределительного щита производится из разных материалов и бывает разных размеров, от небольшого подвесного ящичка до огромных боксов с модульным оборудованием. Потребитель получает доступ к внутренним элементам электрического щита, когда это необходимо, через дверцу на передней панели корпуса. Щит обычно устанавливается на такой высоте, чтобы операционные механизмы, циферблаты, предохранители и прочее оборудование находилось на высоте от 1,3 до 1,8 метра от пола (1 метр в особых ситуациях, когда пользователи - инвалиды или люди маленького роста). Щиты могут быть накладными, навесными, напольными или встроенными. Первый и последний виды часто используются в домашних помещениях, при этом с накладным щитом работать легче, его конструкция предполагает хороший доступ к внутренним блокам, а встроенные в ниши электрощиты ограничивают доступ, мешая нормальному обслуживанию и ремонту в случае необходимости, хотя и имеют более привлекательный вид с точки зрения дизайна.

Установка молниеотводов на рабочем электрощите  настоятельно рекомендуется для оборудования, находящегося на открытом воздухе и тех, что включают в себя сложные электронные модули. Эти устройства должны иметь возможность автоматически отключать себя от энергосистемы в случае выхода из строя и дополнительно оснащаться защищённым автоматическим рубильником для ручного отключения в экстренных ситуациях.

Для того, чтобы иметь надёжный рабочий распределительный щит, рекомендуется ограничить риски путем применения следующих рекомендаций:

• следует использовать только оборудование, протестированное производителями и получившее от них гарантию качества (конструкция щитов должна соответствовать ГОСТу 14254-96 или международному стандарту для всей электротехники IEC 60529);
• эксплуатировать устройство только при наличии надежной электрической системы, отвечающей условиям правильного монтажа и обслуживания;
• уменьшить количество фидеров, чтобы ограничить последствия возможного отказа распределительного щита;
• использовать оборудование исключительно заводского изготовления, включая клеммы, кабели, предохранители, корпус и т.д., не допуская "самоделок";
• избегать смешивания оборудования от разных производителей;
• строго следовать руководству по эксплуатации корпуса и встроенного оборудования.

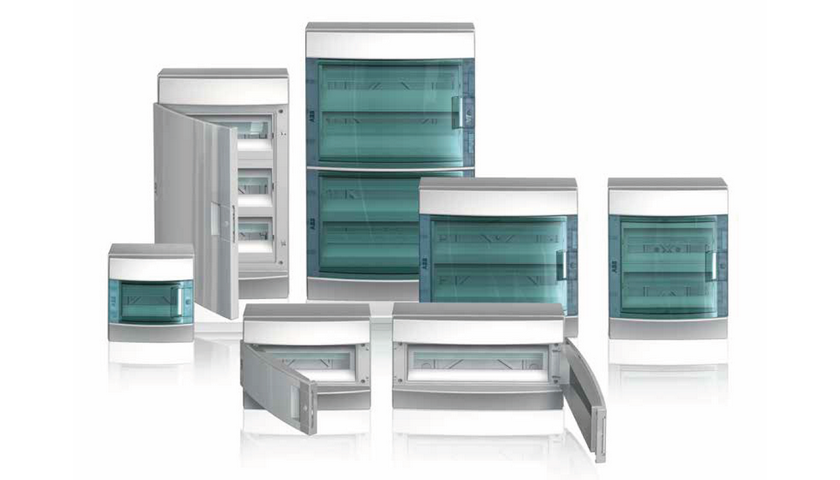

Корпус распределительного щита может быть изготовлен из пожаробезопасного пластика, металла или их комбинации. Панели внутреннего короба и внешнего корпуса изготавливаются так, чтобы обеспечить максимально возможную герметичность конструкции для защиты внутреннего оборудования от воздействий влаги, пыли, перепадов температур и механических повреждений. Для этой цели дверца щитка снабжается мягким уплотнителем, а для визуального доступа - ещё и прозрачным окошком. Передняя панель встраиваемых корпусов часто выполнена из различных пород дерева для более эстетического вида.

Назначение щита можно понять по аббревиатуре, нанесенной на внутреннюю или наружную поверхность корпуса. Например, ГРЩ - это главный распределительный щит, ЩЭ - этажный, ЩК - квартирный, ОЩ - щит освещения, ЩА - щит автоматики и так далее. Есть и такие, как АВР - аварийный ввод резерва, переключающий питание с аварийно отказавшей основной энергосистемы на генератор, или ВРУ - вводно - распределительное устройство, предназначенное для приёма электроэнергии из одного источника и распределяющего её по отдельным веткам различным потребителям.
