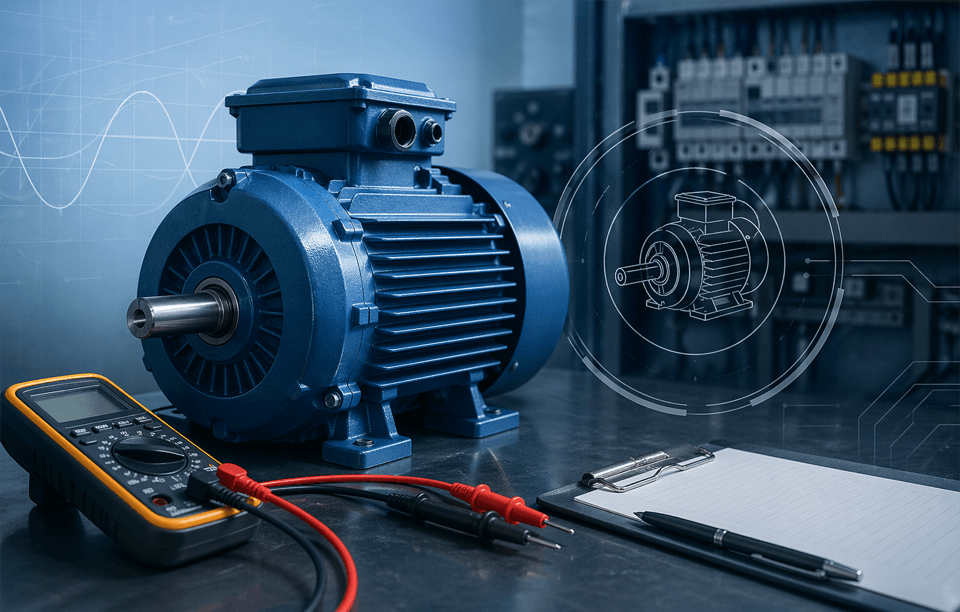

Проверка работоспособности электродвигателя

Выявление дефектов электродвигателя для нормальной эксплуатации

Электродвигатели (даже новые) могут иметь ряд дефектов, которые очень сильно влияют на ход работы. Выявление дефектов редко останавливается на методе визуального осмотра, поскольку для качественной проверки работоспособности электродвигателя этого недостаточно. Каким же еще образом можно распознать дефекты электродвигателя?

• осмотр внешнего вида электродвигателя на наличие дефектов


Проверка работоспособности электродвигателя начинается с визуального осмотра. Если Вы замечаете, что бывший в употреблении электродвигатель имеет сломанную подставку, нарушенную целостность монтажных отверстий, грязь и копоть внутри корпуса, а также потемнее краски в средней части агрегата, то вывод один – устройство подвергалось большим нагрузкам и сильно перегревалось. Использовать такой электродвигатель может быть опасно.

• маркировка: наличие или ее отсутствие


На внешней стороне электродвигателя должна находиться небольшая табличка из металла, являющаяся носителем следующих важных данных: компания-производитель, размеры корпуса, показатель мощности, серийный номер, модель устройства, обороты в минуту, номинальный показатель фазы и напряжения, схема подключения (относительно разных показателей напряжения), объемы потребляемого тока, статор.

• проверка подшипников


Если при осуществлении вышеуказанных пунктов никаких дефектов не выявлено, необходимо осмотреть подшипники. Расположены данные элементы на концах вала в нишах.

Для тщательной и правильной проверки необходимо поместить электродвигатель на ровное твердое основание. После этого ротор необходимо вручную прокрутить, свободную руку положив на корпус агрегата сверху. Если ротор прокручивается равномерно, свободно и плавно, значит – электродвигатель исправен. Трение и скрежет при проверке являются сигналами к беспокойству о нормальной работе устройства.

Предельно допустимое значение люфта ротора равняется 3 мм, но идеальное значение все же – 0.

Стоит помнить, что перегрев подшипников чреват поломкой всего устройства.

• дефект обмоток


Одним из часто встречаемых дефектов при проверке работоспособности электродвигателя является дефект обмоток. Он выражается в том, что на корпус подается короткое замыкание, являющееся причиной сгорания предохранителя.

Проверка обмоток требует использования специального измерительного прибора – омметр.

Первоначально необходимо установить омметр в режим, измеряющий сопротивление. Щупы подсоединяются к гнездам, выбирается шкала с самым высоким множителем. Стрелка (если прибор не цифровой) должна быть установлена на «0», а щупы при этом должны соприкасаться друг с другом.  Один щуп нужно максимально приблизить к винту заземления или иной части корпуса из металла. Другой щуп нужно подключить к контактам электричества по очереди.

Обмотка двигателя является исправной, если при проверке стрелка омметра отклоняется совсем немного от наивысшего показателя. Помните, что щупы не должны касаться рук, поскольку это существенно искажает правдивость измерений.

Другим видом проверки обмоток является анализ на обрыв. Самые простые модели (однофазные и трехфазные) используются в быту и промышленности. Проверка происходит при помощи переключения диапазона омметра на диапазон с самыми низкими показателями. Стрелка устанавливается на ноль, сопротивление между проводами электродвигателя повторно замеряется. При отображении высоких значений вероятность обрыва обмоток очень высокая.

• проверка вентилятора


Электродвигатель закрытого типа имеет вентилятор, расположенный в задней части устройства и закрытый решеткой из металла. При осмотре агрегата убедитесь, что вентилятор прочно закреплен и не характеризуется шаткостью при запуске двигателя. Загрязненность решетки говорит о том, что движение воздуха сильно ограничено и чревато перегревом. Следовательно, решетку необходимо периодически чистить.

• работа пускового конденсатора


Пусковой конденсатор располагается под металлический крышкой. Данный элемент также необходимо визуально осмотреть на наличие таких дефектов, как утечка масла, деформация корпуса, образование отверстий, присутствие запаха дыма.

Чтобы более тщательно проверить пусковой конденсатор, нужно также использовать омметр. Щупы измерительного прибора и выводы конденсатора при соприкосновении должны отображать постепенный рост показателя сопротивления. Если же этого не происходит, значит узел неисправен.

• картер электродвигателя


Задняя часть поддона электродвигателя может содержать в себе центробежные переключатели. Данные элементы используются в переключении конденсатора, а также в подключении цепей. Важно следить, чтобы контакты реле всегда были чистыми и не имели пригари. Следовательно, их нужно периодически очищать. Выключатель и исправность его механизма легко проверяется с помощью обыкновенной отвертки. Свободная работа пружины говорит о том, что все исправно.

Важным моментом в эксплуатации электродвигателя является его тип и условия работы. Например, при использовании агрегата во влажном помещении нужно учитывать такую характеристику, как высокая степень влагозащищенности.

Электродвигатель открытого типа целесообразнее применять в помещениях, которые не подвержены сильному загрязнению.

Используя знания по проверке работоспособности электродвигателя, Вы легко сможете выбрать надежный и исправный агрегат.
