Правильный выбор трансформатора

Нередко в системах электроснабжения различных объектов (промышленные предприятия, жилые здания, коммерческие объекты) суммарный показатель токов нагрузки значительно больше того показателя, который способен перенести узел учета. Также зачастую возникает необходимость учета электричества высоковольтными потребителями. Именно для вышеперечисленных ситуаций применяются специальные устройства. Таковыми являются

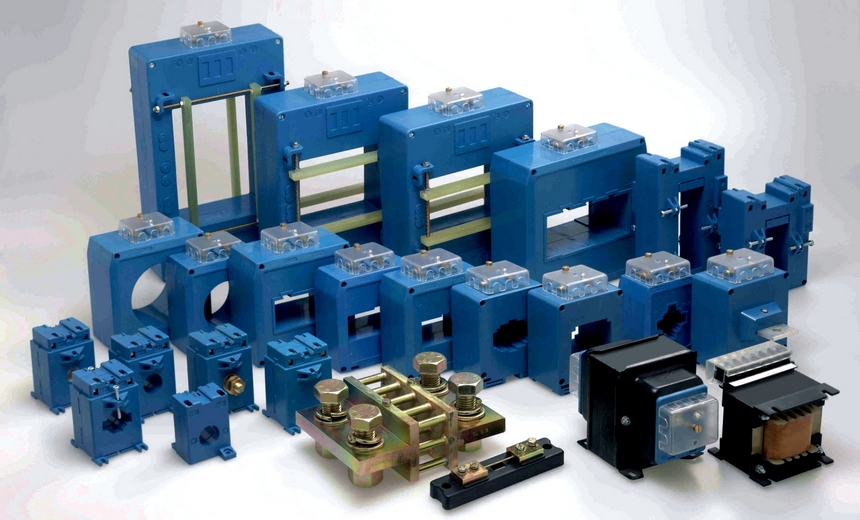

Трансформаторы тока и трансформаторы напряжения – очень важные устройства в любой электрической сети. Именно поэтому к их выбору нужно подходить крайне серьезно и ответственно, учитывая все параметры.

Выбирая трансформатор, важно помнить о том, где он будет располагаться. То есть, учитывается тип распределительной установки (открытая или закрытая), или же это вовсе встраиваемая система.

Также необходимо учитывать особенности конструкции: проходная, разъемная, шинная, опорная, разъемная.

• Проходной трансформатор тока устанавливается в распределительной установке комплексного типа как проходной изолятор.
• Опорный трансформатор устанавливается на идеально ровной поверхности.
• Трансформатор тока шинного типа монтируется на токоведущих частях. Первичной обмоткой является элемент шины.
• Встроенный трансформатор подразумевает установку в силовых трансформаторах, масляных выключателях и др.
• Разъемный тип производится в разборе с целью быстрой и простой установки на кабельных жилах. Важно, что сохраняется целостность электросети.

Также трансформаторы классифицируются на основе изоляции. Она бывает литой, твердой, вязкой компаудной, маслонаполненной или газонаполненной, смешанной масло-бумажной, а также в виде корпуса из пластмассы.

Принципом деления на виды также является специфика и область эксплуатации: коммерческий учет, защита электрических систем, измерение показателей в текущий момент, контроль значений.

Еще одним признаком для типизации является показатель напряжения.

Перечислим несколько основных правил, которые помогут Вам совершить правильный выбор трансформатора тока:

• должна обеспечиваться минимальная потеря в показателях напряжения за счет правильного сечения и необходимой длины проводников, идущих от трансформатора тока к узлу. Счетчики, применяемые в техническом учете могут терять в показателе напряжения до полутора процентов от номинала;
• трансформаторы тока, которые применяются в автоматизированных информационно-измерительных системах коммерческого учета электроэнергии, отличаются наивысшей точностью. Как правило, применяются трансформаторы класса S (0.5S, 0,2S);
• в коммерческом учете электроэнергии класс точности не должен быть выше 0,5. Если используется электросчетчик с показателем 2.0, то трансформатор тока может иметь класс 1.0;
• очень важен такой показатель, как коэффициент преобразования. Он применяется в расчетах потребляемых объемов электроэнергии;
• мощность трансформатора тока рассчитывается исходя из сечения проводов, а также из расчетной мощности.
