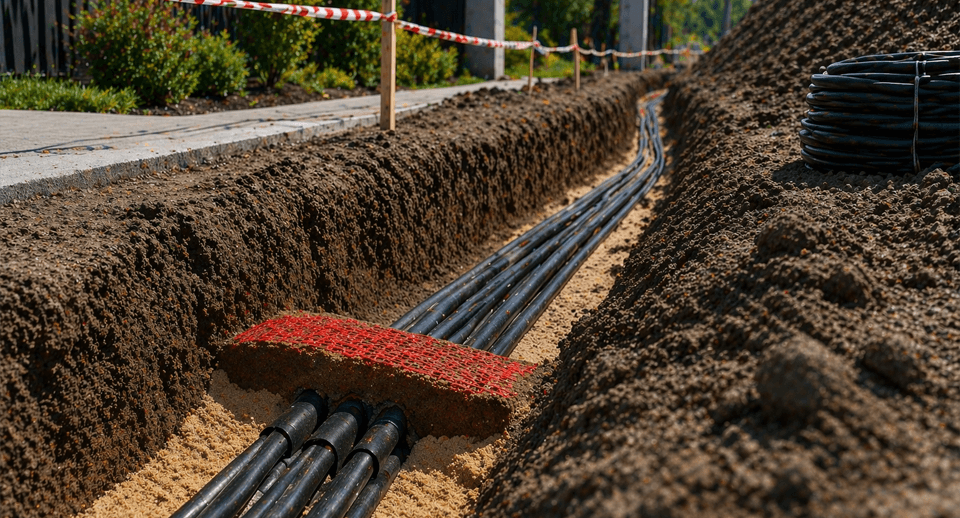

Подземная укладка кабеля

Подземный способ укладки кабеля представляет собой захоронение коммунальных проводов под землей вместо протягивания их на столбах над головой. Чаще всего используется для проводов, поставляющих электроэнергию, и коммуникационных - для кабельного телевидения или телефонных сетей - в местах, где недостаток пространства или соображения безопасности не позволяют использовать воздушные линии. Подземная укладка защищает провода от повреждения ветром или льдом, но может вызвать проблемы от грунтовых вод и химических веществ, содержащихся в почве.

Подземные кабельные системы более дорогие, чем надземные или воздушные линии: последние изолированы воздухом, в то время как подземные требуют нескольких слоёв изоляции. Рытьё траншей и инженерные затраты также добавляют немалые суммы в общую смету. Однако некоторые собственники земли предпочитают именно подземную укладку, потому что она скрывает неприглядные провода, которые могли бы сделать ландшафт менее привлекательным.

Есть несколько способов протягивания подземных кабелей:

• укладка в траншею;
• в кабельных каналах;
• в канализации.

Для проведения кабеля в действующих канализационных коллекторах нужно получить специальные разрешения. Этот метод признаётся наиболее безопасным и надежным, гарантируя, что линия сможет легко обслуживаться, не будет испорчена при проведении земляных работ и отстранена от внешней среды с её негативным воздействием.

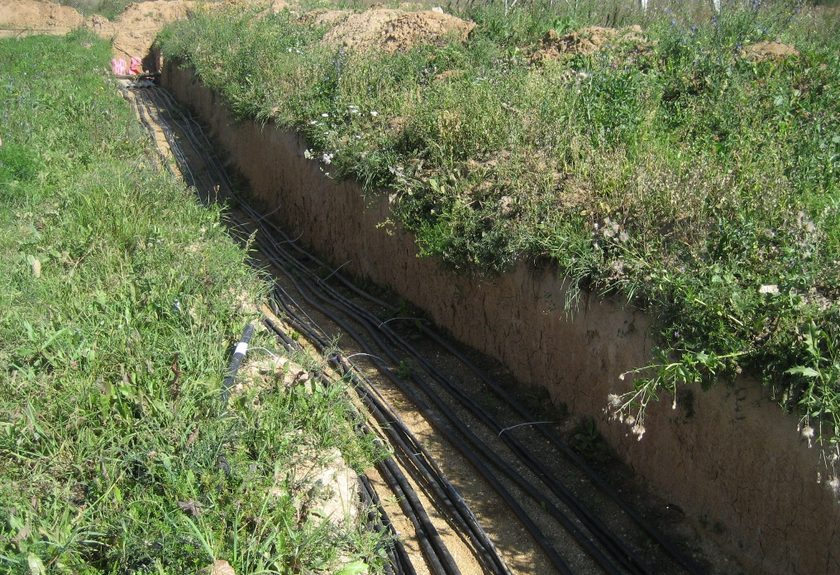

Наиболее часто используемыми являются бетонные кабельные каналы и прямое захоронение. Каждая траншея должна иметь не меньше метра в ширину и 1,2 м в глубину. Провод укладывается в борозду и окружается значительным количеством плотно набитого песка. Это самый дешёвый из подобных методов. Для укладки промышленных кабелей в глубоких туннелях каналы должны быть проложены на 2-2,5 м ниже поверхности земли. Стены и дно туннеля устилаются бетонными плитами или кирпичами. Это более дорогой метод, поскольку он требует тщательного проектирования и специализированного оборудования. В целях экономии средств иногда используют другие методы, например, желоб из разрезанных вдоль труб или цельная труба с проходящими внутри кабелями.

Все методы требуют, чтобы в конце концов провода выходили на поверхность, заканчиваясь на подстанциях или в распределительных коробках, чтобы быть легко доступными техническим работникам. Кабель должен тянуться цельным, ибо любые сочленения существенно понижают его характеристики, безопасность и время эксплуатации. Если нет возможности использовать цельный кабель, его куски должны соединяться в надземных коробах, рассчитанных на существование под открытым небом и защищённых от перепадов температуры, воды, мусора, ультрафиолета и т.д.

Подземный метод укладки кабелей, конечно, самый эстетичный, потому что нет никаких гирлянд, висящих вверху, однако он имеет много ограничений и не допускается, если:

• наблюдается высокий уровень грунтовых вод, например, в заболоченных местах;
• земля содержит агрессивные химические вещества, способные повредить изоляцию;
• структура почвы слишком подвижна, например, в сейсмоопасных районах или там, где есть угроза схода селей;
• почва отведена под сельскохозяйственные угодья или под застройку.

Экологический эффект также следует учитывать. Рытьё окопов создает шум, пыль и вибрации, которые могут негативно сказаться на популяции диких животных и птиц, а также разрушают верхний слой почвы, приводя к нарушению природного баланса.

Важно! Кабель не должен располагаться ближе 1 метра к деревьям и постройкам, проходить через паркинги, игровые и строительные площадки, а также в местах с повышенной нагрузкой на землю.

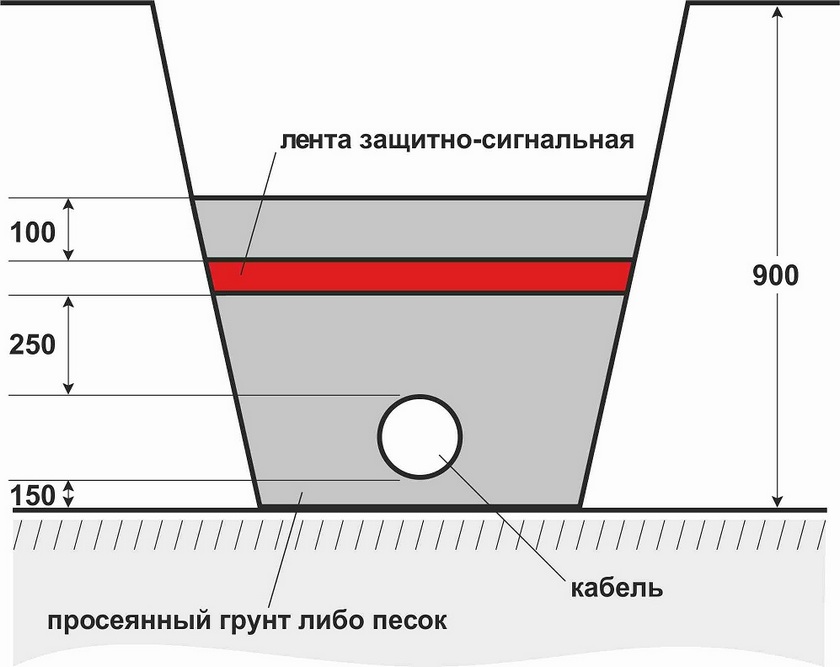

• роется траншея по заранее выполненной схеме (учитывающей выше оговоренные ограничения, а также присутствие в непосредственной близости других подземных кабелей и труб);

• из канавы удаляются все посторонние предметы: стёкла, камни, куски арматуры и т.д.;
• вниз насыпается песчаная подушка толщиной не менее 10 сантиметров;
• подбирается кабель: при небольших нагрузках подойдёт ВВГ (ему понадобится защита из труб), при значительных - бронированный алюминиевый АВБбШв с антипиреновым покрытием или его более дорогой аналог - медный ВБбШв с изоляцией из пластифицированного поливинилхлорида или полиэтилена. Можно купить прямой подземный кабель (DBC), разработанный специально чтобы быть похороненным под землей без какого-либо дополнительного покрытия, обрешетки или защитного трубопровода. Он устойчив к холоду и нагреванию, влажности и кислотности почвы, а также к грозовым разрядам. В отличие от стандартных телекоммуникационных и силовых кабелей защита DBC состоит из нескольких слоев тяжелой металлической ленточной обёртки, толстого резинового покрытия, ударогасящего геля и водонепроницаемой ленты;
• мегомметром проверяется качество кабеля (норма для кабеля до 1000 В - не меньше 0,5 МОм);

• укрепление. С этой целью используются разные конструкции: специальные трубы из ПВХ, пластиковый рукав или стальные трубы с двойными стенками. Всё зависит от вашего кошелька и характеристик прокладываемой линии. В случае контакта с крупными жёсткими предметам, имеющими шанс повредить оболочку кабеля, защитный корпус может быть выполнен из асбестоцементной трубы, распиленной вдоль и уложенной в виде цельной конструкции с проходящим внутри силовым кабелем;
• кабель опускается на дно канала без натяжения, но и без волн;
• покрывается песком - не менее 15 см и немного утрамбовывается, сверху для дополнительной защиты можно накрыть бетонными плитами;
• поверх прокладывается специальная сигнальная лента, указывающая на расположение линии;
• линия полностью засыпается землей с небольшой горкой;
• обозначение. Надземные вехи должны адекватно указать маршруты всех подземных систем. Обычно это железобетонные или металлические столбики, оснащенные табличками, содержащими глубину залегания и характеристики кабелей.

До того как выбирать метод и начинать укладку кабеля, необходимо проконсультироваться со специалистом - электриком. Он может рекомендовать конкретный тип кабеля, который лучше всего подходит в конкретных условиях или предложит абсолютно иной способ укладки.
