Ограничитель импульсных перенапряжений

Виды и принцип работы ограничителя перенапряжения

Известно, что наиболее опасной ситуацией являются повторяющиеся краткосрочные превышения номинального показателя напряжения (перенапряжение). Причины таких ситуаций - природные явления (грозы) и процессы коммутации в электроустановках. Ограничители перенапряжения ОПН являются отличным способом борьбы со скачками в напряжении. Их использованием нельзя пренебрегать, поскольку с их помощью можно избежать поломки и выхода из строя бытового и промышленного электрооборудования, а также минимизировать риск воспламенений.

Ограничители импульсного перенапряжения подразделяются на виды по типу изоляции, конструкции, а также на основе показателя рабочего напряжения и места монтажа. При этом все ограничители ОПН функционируют по единому принципу.

Применение ограничителя перенапряжения (ОПН)

Ограничители перенапряжения используются с целью обеспечения защиты электрического оборудования от периодически возникающих в напряжении высоких импульсов. Современные ОПН быстро вытеснили устаревшие вентильные крупногабаритные разрядники (предшественники ОПН). Работа новых моделей ограничителя перенапряжения не берет за основание искровые промежутки. Основным рабочим элементом ограничителя импульсного перенапряжения является нелинейный резистор. Основой материала изготовления резистора в ОПН служит окись цинка.

Конструктивные особенности ограничителя перенапряжения (ОПН)

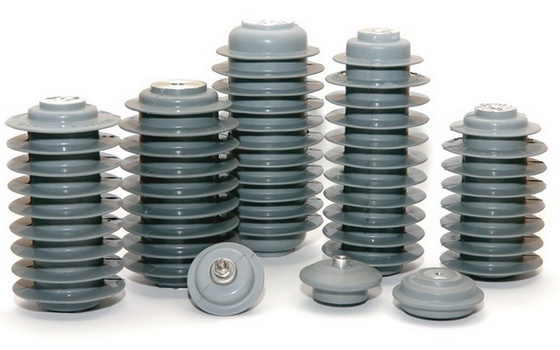

Главный элемент любого ОПН – варистор. Он и служит нелинейным переменным резистором в ограничителе перенапряжения. Размещаются варисторы либо в фарфоровом, либо в высокопрочном полимерном корпусе.

Устройство ограничителя перенапряжения разработано таким образом, что обеспечивается полная безопасность, исключена возможность взрывов в ситуации КЗ и перенапряжений.

Стоит отметить, что ограничители импульсного перенапряжения, применяемые в защите ЛЭП и промышленного оборудования, имеют контактный болт (на крышке) для подсоединения к электросети. Вместе с ОПН выпускаются специальные изолированные плиты основания для ограничителя.

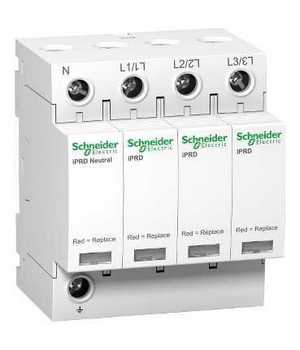

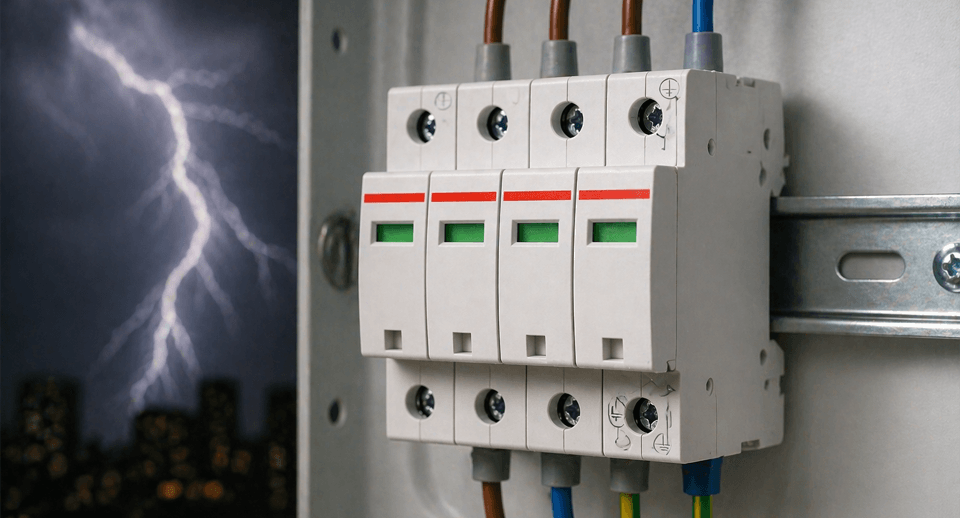

Ограничители перенапряжений для квартир и частных домов отличаются небольшими размерами и лаконичным дизайном. Их монтаж осуществляется на DIN-рейку. Такие устройства различаются между собой уровнем сложности, который служит основанием для наличия индикации и дистанционного управления.

Как работает ограничитель перенапряжения?

Вольтамперные характеристики (ВАХ) варисторов и их нелинейный характер – объяснение принципа работы ограничителей импульсных перенапряжений.

В производстве варисторов используется материал, состоящий из смеси окиси цинка с другими оксидами металлов. Варисторы собраны в единую колонку, что представляет собой комбинацию параллельных и последовательных включений (p-n переходы) и служит основой ВАХ.

Ограничитель импульсных перенапряжений при удержании уровня номинального напряжения находится в непроводящем состоянии. Показатель тока варисторов отличается очень маленькими значениями, почему и характеризуется емкостью.

В момент возникновения в электрической сети импульсов напряжения (нередко возникают пробои в изоляционном материале) в резисторах ограничителя перенапряжения возникают значительные импульсные токи. Последние напрямую зависят от вольтамперных характеристик. Именно благодаря данной схеме снижается показатель перенапряжений до безопасных значений. После нормализации напряжения в электросети, ограничитель перенапряжения снова входит в непроводящее состояние.

Виды ограничителей импульсных перенапряжений (Виды ОПН)

Современные модели ОПН разнообразны и различаются по таким признакам, как тип изоляции, конструкция, показатель рабочего напряжения, место монтажа.

Ограничители перенапряжения на DIN-рейке (способ установки) бывают одно- и трехфазными.

Также ограничители модульного тока делятся по типам B, C, D.

Ограничитель перенапряжения класса B монтируется на вводе в помещение, класса C - внутри распределительного щита, класса D – на отдельном оборудовании.

Важные характеристики ограничителей перенапряжения

Выбирая ОПН, необходимо обращать внимание на следующие свойства:

• максимальный показатель действующего напряжения – наибольшая величина напряжения, которая позволяет ОПН остаться в рабочем состоянии без временных ограничений в момент перенапряжения;
• номинальный показатель напряжения, которое устройство может выдерживать около 10 мин;
• проводимость токов – показатель тока, который соответствует цепи варисторов в ситуации воздействия напряжения номинальных показателей;
• номинальный показатель разрядного тока определяет классификацию ОПН во время гроз;
• показатель тока (расчетный ток) в момент коммутационных перенапряжений;
• пропускная способность токов (аналогична классу разряда электролинии);
• степень устойчивости к КЗ с сохранением изоляции.

Предотвратить ситуацию возникновения коротких замыканий и обеспечить безопасность своего дома или квартиры – прямая обязанность хозяев. Сегодня это не составляет никакого труда, поскольку огромное разнообразие защитного оборудования в свободном доступе продается в специализированных магазинах. В торговой сети «Планета Электрика» Вы можете приобрести ограничители перенапряжений (ОПН) от таких известных производителей, как ABB, Legrand, Schneider Electric, SIEMENS, КЭАЗ и др.
