Мотор-редуктор для модульных автоматических выключателей: характеристики и функционал

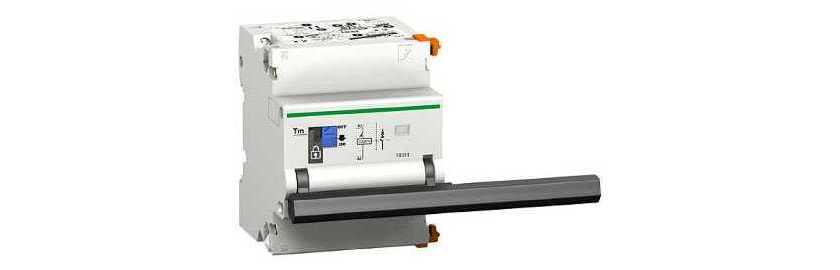

Мотор-редуктор для модульных автоматических выключателей – это специальное устройство, служащее для управления модульными автоматическими выключателями при помощи рукоятки аппарата. Название данного изделия говорит само за себя о конструктивных элементах, а именно о редукторе и электрическом двигателе. Редуктор оказывает воздействие на рукоятку выключателя, а электродвигатель приводит в действие, непосредственно, сам редуктор.

Мотор-редукторы бывают различных типов. От конкретного типа зависит какими автоматическими выключателями возможно управление (количество полюсов от 1 до 4). Для того, чтобы совершить управление выключателем при помощи мотора-редуктора, достаточно послать импульс. Именно это дает возможность создания дистанционного управления автоматами вручную (через посыл конкретных команд обслуживающим персоналом) или же автоматически (подача команды идет от устройства защиты и автоматики).

• дистанционное управление через подачу импульсной или фиксированной команды


То есть, определенная команда может быть передана на мотор-редуктор либо вручную при нажатии на кнопку (импульс), либо фиксацией переключателя в конкретном положении.

• повторное включение автоматического выключателя в заданном режиме


То есть, возможна реализация функции автоматического повторного включения на воздушной ЛЭП, где нередко появляются аварии, которые быстро самоустраняются.  Приведем пример: сильный порыв ветра спровоцировал схлестывание проводов ЛЭП, приведя к появлению межфазного короткого замыкания. Спустя время провода принимают первоначальное положение, а короткое замыкание самостоятельно устраняется. Но в такой ситуации необходимо восстановить электропитание на линии. Именно данную функцию и осуществляет мотор-редуктор (функция АПВ).

Кроме того, на мотор-редуктор могут быть установлены дополнительные вспомогательные элементы, расширяющие функциональные возможности устройства. К примеру, может быть установлен аппарат сигнализации и индикации положения автоматического выключателя, а также устройство мгновенного отключения или отключения с выдержкой в случае отклонения напряжения от заданных параметров.

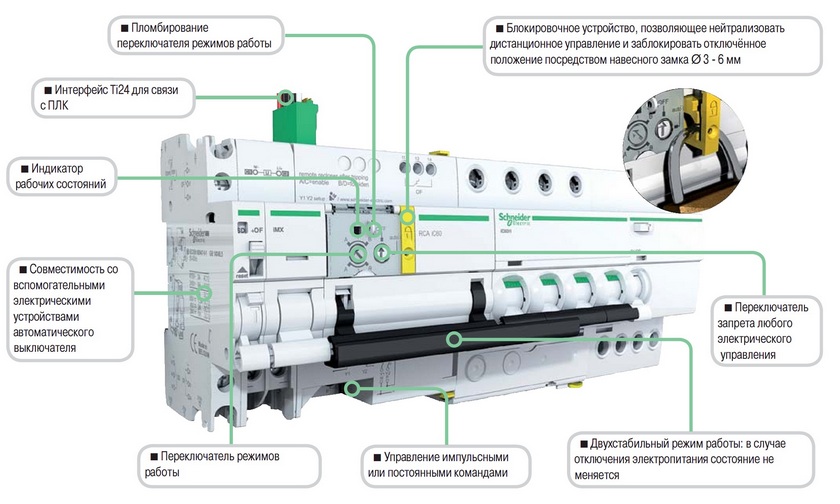

Такое устройство, как мотор-редуктор, в своей конструкции имеет переключатель для отключения дистанционного (автоматического) режима управления электрическим изделием.

Местный режим подразумевает возможность управления автоматическим выключателем при помощи кнопок, которые располагаются на корпусе мотора-редуктора.

Мотор-редуктор можно полностью отключить. В подобной ситуации установленное вместе с автоматом устройство не является препятствием традиционному ручному управлению.

Также, мотор-редуктор имеет возможность быть заблокированным в выключенном положении автоматического выключателя посредством монтажа специально предназначенного замка. Такое свойство особенно востребовано в электрических установках в ситуации вывода в ремонт отдельной линии. В подобных случаях важно принять меры по предотвращению ошибочного включения автоматического выключателя, при помощи которого осуществляется подача напряжения на выведенную в ремонт линию. Блокируя мотор-редуктор, моментально исключается вероятность случайного включения автомата.

Цепи управления модульного редуктора могут получать питание несколькими способами: либо от сети переменного тока, либо от сети постоянного. Тоже самое касается и вспомогательных элементов, которые обеспечивают реализацию дополнительных функций.

Мотор-редуктор активно используется в автоматическом управлении освещением, обогревом помещений, двигателями различного предназначения. Функция дистанционного управления дает возможность автоматическим выключателям действовать удаленно (пример: центральный диспетчерский пункт).
