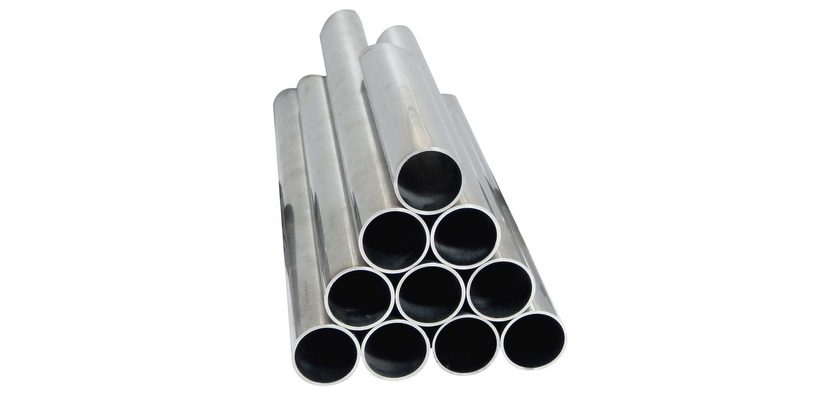

Металлические трубы для электромонтажа

Монтаж кабелей и проводов подразумевает под собой использование различных сопутствующих установочных изделий. К таковым относятся трубы и рукава для прокладки кабельно-проводниковой продукции. Данные изделия отличаются друг от друга не только внешним видом, но и техническими характеристиками. Например, трубы для электромонтажа имеют следующие преимущества: долгий срок службы, лучшая антикоррозийная стойкость, защита от влияния агрессивной среды, отсутствие необходимости в дополнительной защите, попадание влаги не наносит повреждений при падении температуры, разумная цена.

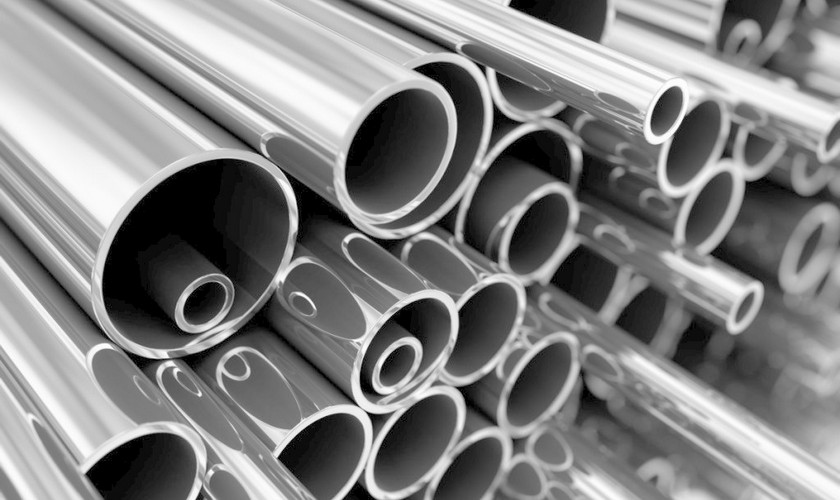

Трубы для прокладки кабеля изготавливаются из различных материалов: алюминий, сталь, пластик, ПВХ, полиэтилен, полипропилен, полиамид. Каждый материал изготовления имеет свои преимущества и недостатки, но всем изделиям данной группы свойственны высокие механические, электротехнические и изоляционные характеристики. Кроме того, все изделия для электромонтажа и прокладки кабеля выполняют одну роль, которая заключает в защите кабельно-проводниковой продукции от внешних повреждений.

Металлический трубы для прокладки кабелей и проводов пользуются большим спросом на рынке, несмотря на то, что на сегодняшний день существуют более высокотехнологичные аналоги. За счет чего же металлические трубы до сих пор остаются такими востребованными в сфере электромонтажа?

Металлические трубы для электромонтажа применяются в ситуации, когда электрической проводке необходимо обеспечить лучшую защиту от внешних механических повреждений. Также, данные изделия очень хорошо препятствуют негативному воздействию агрессивной среды, влаги и т.п.

Важно: принятие решения об применении металлических труб должно осуществляться на начальном этапе проектирования и исходить из особенностей помещений и условий эксплуатации.

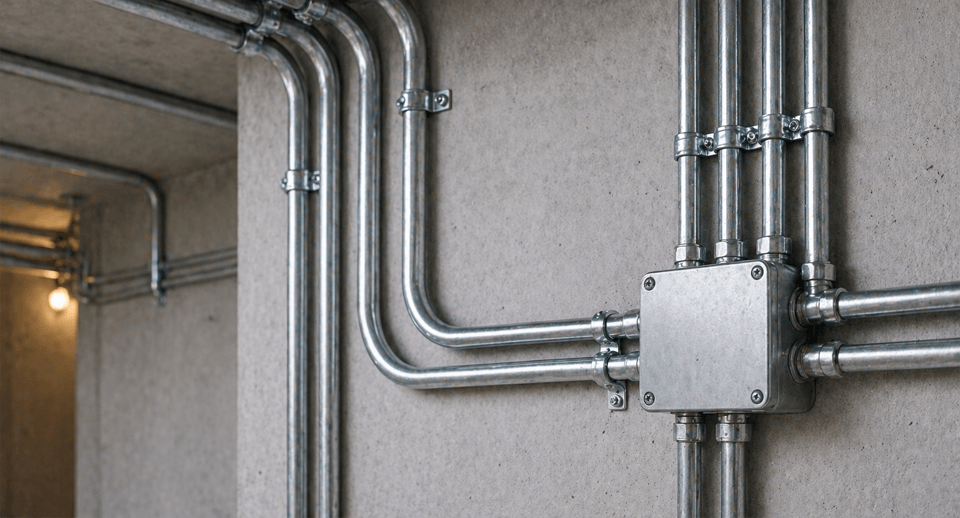

Использование металлических труб сопровождается применением специальных электрических коробок, а также соединительных муфт из металла. Соединение труб является резьбовым: концы труб имеют наружную резьбу, а муфты – внутреннюю.

Металл, как известно, подвержен коррозии, соответственно, нуждается в соответствующей защите.

• гальваническая обработка труб – оцинковка горячим способом. Степень защиты трубы напрямую зависит от толщины цинкового слоя;
• специальное напыление, при котором трубы совместно с защитой приобретают черный цвет и лаковую поверхность;
• комбинированная защита (пример: оцинковка с дополнительным покрытием краской/суриком);
• применение специальных втулок из пластика, которые препятствуют проникновению влаги внутрь трубы и дополнительно изолируют провода и кабели.

• монтаж электрической проводки через стены/межэтажные перекрытия;
• монтаж электрической проводки через пол над перекрытиями между этажами;
• прохождение электропроводки через вентиляционные шахты/каналы;
• пускание кабеля через сооружения повышенной пожароопасности;
• проводка в пожароопасных материалах;
• соединение проводов с технологическими аппаратами различного предназначения;
• монтаж в полу с механическими нагрузками.

Стоит знать, что использование металлических труб сопровождается множеством факторов, которые важно учитывать при проектировании.

Основная проблема при укладке кабеля посредством металлической трубы состоит в процессе его протягивания внутрь изделия.

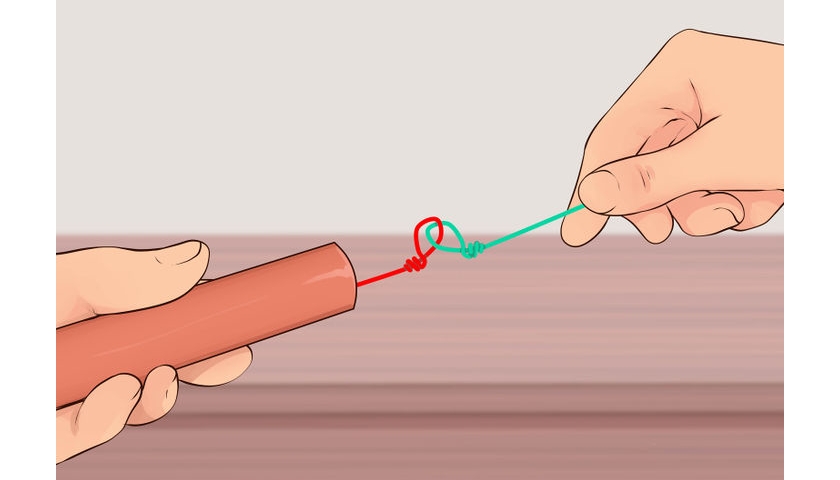

В ситуации с коротким отрезком трубы провод протянуть не очень сложно, особенно если он идет через стену. Но когда металлическая труба имеет большую длину, процесс усложняется. Изначально необходимо к стальной проволоке прикрепить провод/кабель, после чего протягивается проволока, а за ней будет идти и сам кабель.

Если металлическая труба очень длинная, действует другой способ монтажа кабеля. Внутрь трубы, полость которой предварительно засыпается тальком, помещается шарик. Диаметр шарика должен быть немного меньше, чем диаметр изделия. Тальк нужен для того, чтобы движение внутри трубы было лучше. К шару крепится тонкая прочная нить (лента), длина которой превышает длину трубы. После помещения шарика в полость трубы, помещается и лента так, чтобы ее конец выходил за торец. К ленте, в свою очередь, прикрепляется проволока из стали, а к ней - провод. Затем данный процесс осуществляется при помощи воздушного компрессора следующим образом: в отверстие металлической трубы помещается патрубок, компрессор приводят в действие и давление двигает шарик, который тянет за собой проволоку. Когда шарик выходит с другого конца трубы, за проволоку вытягивается провод.

Разрезание металлических труб осуществляется специальной ножовкой для металла или же болгаркой. Электрическая, а также газовая сварка не применима для данной операции. Для крепления применяются кронштейны и хомуты (сварка также исключена).
