Коаксиальный кабель для видеонаблюдения

Видеоданные чаще всего передаются посредством коаксиального (или радиочастотного) провода, предназначенного для передачи полного частотного диапазона видео с минимальным искажением, что делает его отличным выбором для систем видеонаблюдения. Тем не менее выбор неправильного коаксиального кабеля может ухудшить общую передачу сигнала и/или допустить EMI/RFI помехи, которые будут портить сигнал, вызывая высокий уровень шума. Это в свою очередь может привести к ухудшению качества изображения.

Видеосигнал состоит из двух низкочастотных компонентов (горизонтальная и вертикальная синхронизация информационных импульсов) и высокочастотных составляющих (видеоинформации). Для того чтобы передать этот полный спектр частот с наименьшим искажением или ослаблением, важно выбрать кабель, который соответствует спецификациям для передачи данных CCTV (систем видеонаблюдения). Наиболее часто используемыми коаксиальными кабелями для аналогового видеонаблюдения являются RG 59, RG 59A/U, РК 75, RG 6/U, SAT50, SAT703.

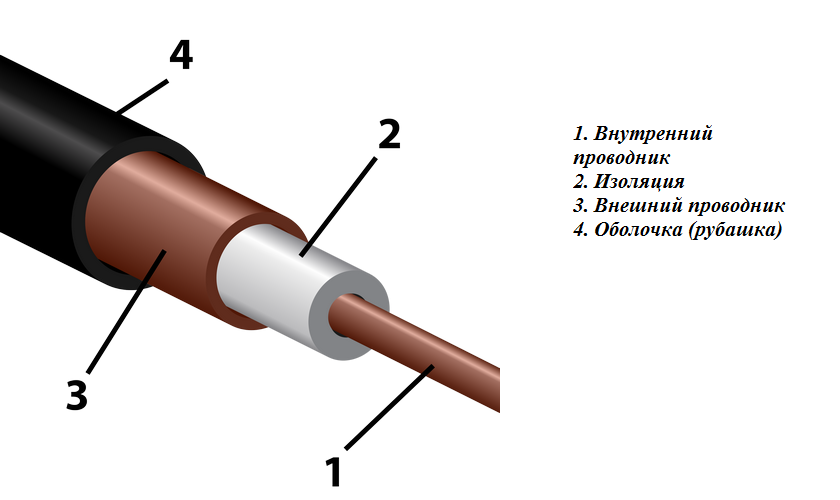

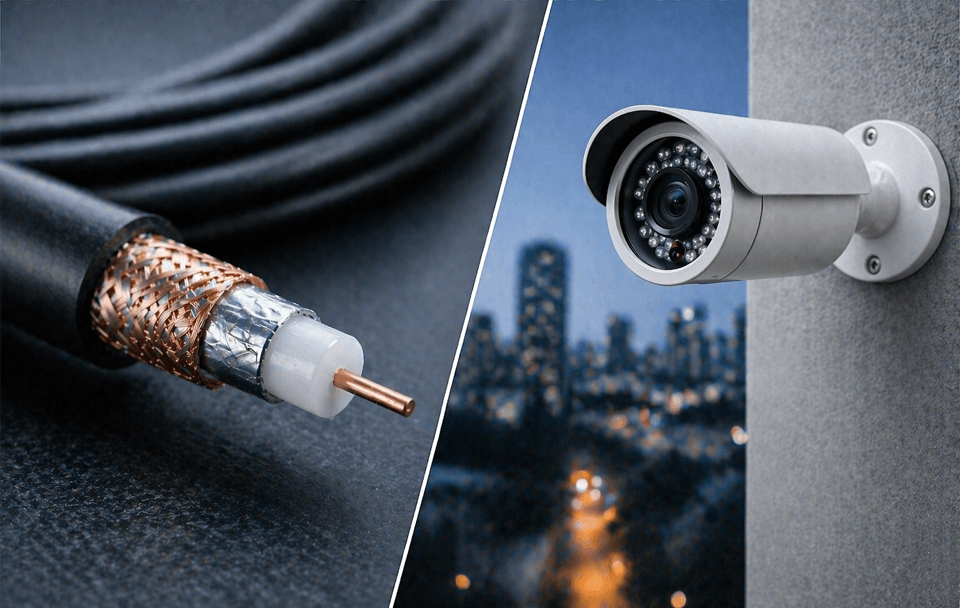

Параметры, которые следует учитывать при выборе коаксиального кабеля, включают в себя механические характеристики материала проводника и диэлектрика, электрические характеристики - сопротивление, емкость и затухание.

Центральный проводник, как правило, изготовлен из голой меди, рекомендованной для оптимальной производительности при передаче видеосигналов. Если кабель будет использоваться в панорамных и наклонных конструкциях, следует выбирать многожильный, так как он будет подвергаться непрерывным изгибам.

Коаксиальный кабель также бывает со стальным омеднённым проводником. Сталь обеспечивает дополнительную прочность, а медное покрытие - проходимость радиочастотного сигнала. Медно-стальной кабель имеет более высокое сопротивление постоянному току, чем голая медь, и сильно затухающие нижние частотные компоненты видеосигнала. Хотя такой кабель может быть дешевле, чем чисто медный, он не рекомендуется для систем видеонаблюдения: синхроимпульс будет ослаблен и вызовет искажение видеосигнала.

Она должна обеспечить низкое сопротивление и защиту от внешних помех. Экран делается из голой меди и должен иметь охват в 95% и более, чтобы обеспечить адекватную защиту от электрических помех извне. Все, что меньше, как правило, не является приемлемым для систем видеонаблюдения. Чтобы обеспечить повышенную защиту в диапазоне RFI, конструкция с алюминиевой фольгой допустима до тех пор, пока используется высокий процент медной оплетки. Поскольку алюминиевые экраны имеют гораздо более высокое сопротивление постоянному току и низкий процент охвата, они не обеспечивают достаточно хорошее экранирование, необходимое для передачи видеосигнала.

Итог: лучше выбирать коаксиальный кабель с 95% оплетки и сплошным медным сердечником.

Её выбор в основном определяется средой, в которой будет установлен кабель. Оболочка кабеля обеспечивает защиту его элементов. ПВХ является хорошим выбором для большинства систем, расположенных внутри помещений. Полиэтилен рекомендуется для наружного применения, где кабель может подвергаться высокой влажности, УФ, температурным перепадам, к тому же ему требуется стойкость к истиранию. Комнатные кабели не предназначены для жестких условий эксплуатации, а их электрические и механические характеристики будут деградировать с течением времени.

Все коаксиальные кабели имеют характерный импеданс (комплексное/полное сопротивление). Сопротивление оборудования для систем видеонаблюдения составляет 75 Ом, поэтому для минимизации потерь важно выбрать кабель с соответствующим сопротивлением 75 Ом. Если у кабеля другой импеданс (50 или 93 Ом), вы будете терять сигнал и страдать от плохого качества изображения.

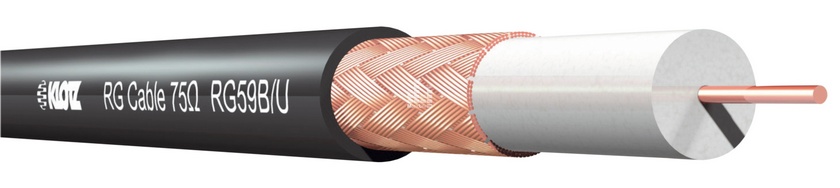

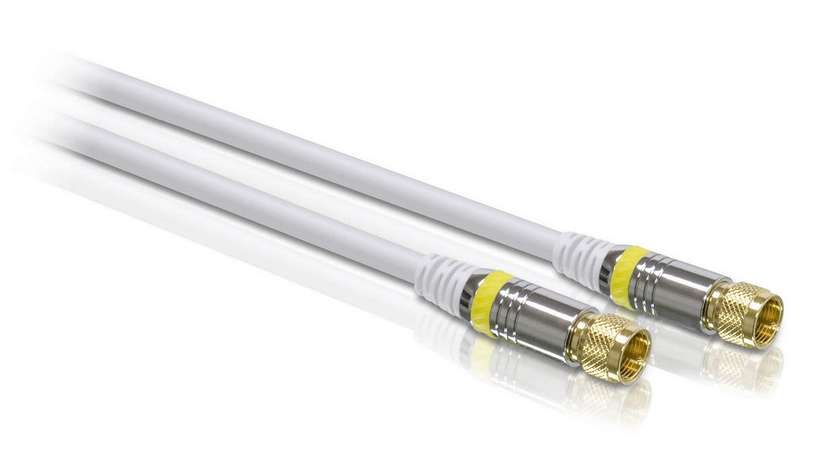

75-оммный коаксиальный кабель поставляется в нескольких наиболее распространенных типах - RG59, RG6 и RG11. RG59 наиболее часто используется, так как имеет меньший диаметр и с ним легко работать. RG11 больший по диаметру и более сложный в монтаже. RG6 находится между ними. Различие между этими типами RG состоит не только в размере, но и в характеристиках затухания и, следовательно, в расстоянии передачи видеосигналов. Как правило, RG59 используется на расстоянии около 250-300 м. RG6 имеет более низкие характеристики затухания и увеличивает расстояние до 380-450 метров. RG11 имеет самые низкие характеристики затухания, и вы можете ожидать хорошую передачу на расстояние до 610 м. Если вам необходимо выйти за эти пределы, придётся использовать усилители или перейти на волоконно-оптический кабель, который увеличивает дальность передачи до 60 км и более.
