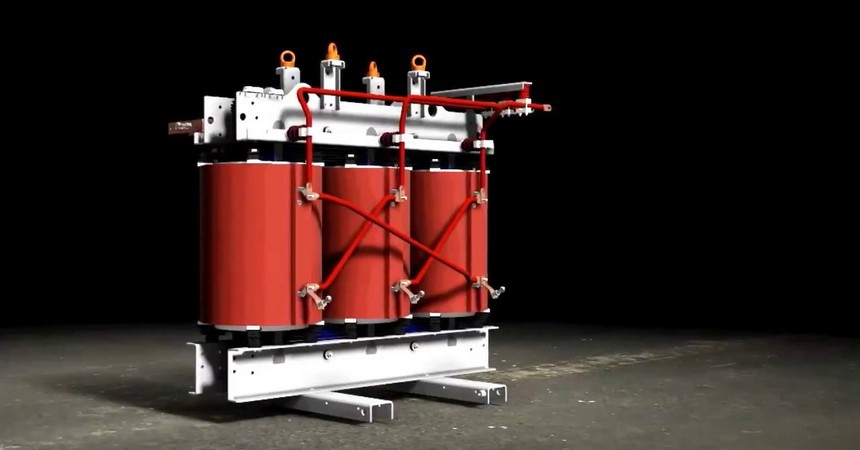

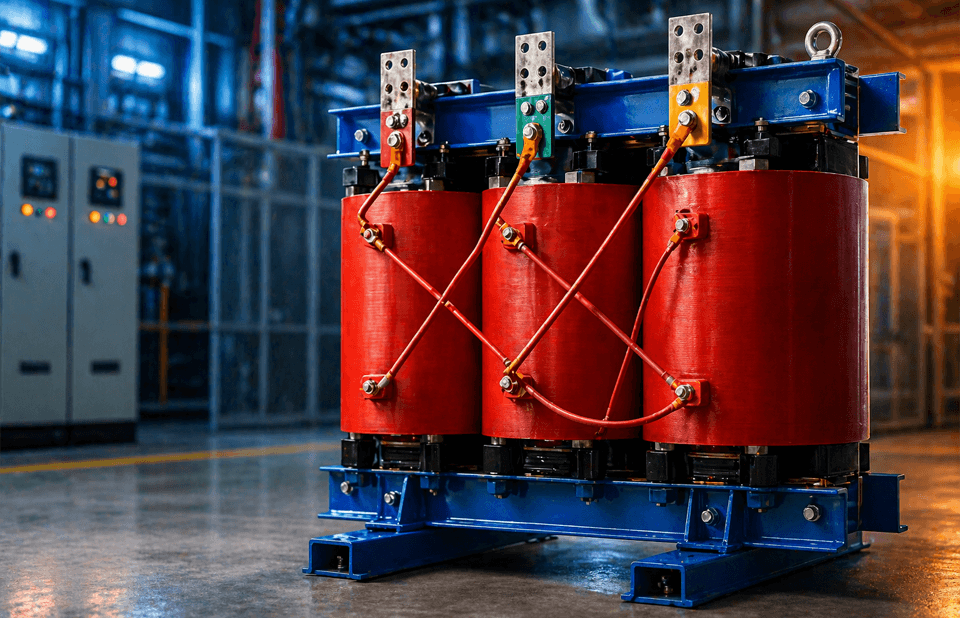

Характеристика и особенности сухого трансформатора

Сухие трансформаторы приобрели широкую популярность благодаря своим положительным характеристикам.

Первым и самым главным преимуществом является безопасная эксплуатация. Комплектные трансформаторные подстанции, в которые входит оборудование сухого типа, устанавливаются в зонах с высокими требованиями относительно безопасности. Например, данные КТП устанавливаются в парковых зонах, на территории учебных заведений, на производстве в цехах, на этажных перекрытиях жилах домов. Благодаря тому, что конструкция не подразумевает наличия воспламеняемых жидкостей внутри, существенно сокращаются риски возникновения пожаров из-за коротких замыканий и по ряду других причин.

Несмотря на выше описанную характеристику, трансформаторы – это электрическое оборудование, доля опасности в котором всегда присутствует. Именно поэтому, данные устройства должны иметь очень прочную защиту от воздействия внешних факторов. Предупреждение посторонних проникновений осуществляется при помощи установки трансформаторов в отсеке с очень надежной изоляцией. Доступ к данному отсеку могут иметь лишь квалифицированные специалисты с соответствующим разрешением. Все выводы под напряжением должны быть  хорошо изолированы с исключением свободного доступа к ним. Благодаря соблюдению данных правил сокращается вероятность воздействия электрического тока на человека.

Важно отметить, что трансформатор сухого типа должен обеспечиваться наиболее надежной защитой, поскольку воздействие электротока происходит даже от нечаянного касания к обмотке. Следовательно, сухие трансформатора должны иметь ограждение, препятствующее случайному прикосновению.

Каждая энергетическая установка должна находиться под тщательным вниманием, а также подвергаться периодическим проверкам и профилактическим осмотрам.

Плановый осмотр – это самая основная часть в обслуживании любого электрического оборудования. Период проведения данных осмотров высчитывается на основе условий климата в конкретной местности. Чаще всего, это происходит ежеквартально. Сравнивая объемы работ по обслуживанию сухих и масляных трансформаторов, очевидно, что существенных отличий нет.

Нет такого электрического оборудования, которое бы служило без перебоев и не выходило из строя. Трансформаторы – не исключение. Самой распространенной причиной поломок трансформатора любого типа является отгорание в области соединения ввода и ошиновки. Иными словами, контактные свойства сильно ухудшаются.

Данная проблема не возникает спонтанно и неожиданно. На самом деле, это происходит за довольно долгий промежуток времени, что говорит о возможности предотвращения при правильном уходе за оборудованием. Так, в сухом трансформаторе должен обеспечиваться полный контроль над токоотводами. Сильный перегрев токоотводящего разъема за короткий период выводит обмотки из нормального рабочего режима. В таких ситуациях не помогут даже специальные токосъемы, которым характерен большой мощностный резерв, поскольку отвод тепла очень плохой.

Монолитные обмотки трансформатора сухого типа производятся по технологии «глубокий вакуум». Важно знать, что показатель расширения обмоток и литого изоляционного материала различны. Металлические изделия расширяются при сильном нагреве гораздо больше по сравнению с изоляционным материалом обмоток. В процессе использования данная особенность может стать причиной образования маленьких трещин. Эта проблема неразрешима даже несмотря на инновационные разработки и новейшие технологии. Трансформаторы сухого типа более всего подвержены образованию микротрещин. Какую опасность таят такие дефекты?

Микротрещины являются причиной тлеющих разрядов из-за того, что при высоком напряжении сопротивление на конкретном участке слишком маленькое. Данный процесс набирает со временем обороты и переходит в образование замыкания между витками и слоями. В итоге, одна небольшая трещина приводит к полному выгоранию силовых обмоток и к последующему обесточиванию электролинии.

На сегодняшний день в процессе изготовления трансформаторов распознать данные микроскопические трещины на обмотке очень сложно. Очевидных причин для возникновения повреждений, приводящих к тлеющим разрядам, нет. Время, за которое возникают подобные проблемы, долгое и нередко доходит до нескольких месяцев. При этом основная часть коэффициента полезного действия тратится на нагрев обмотки с повреждениями. Более того, даже применение специальных способов исследования литых обмоток высокоэффективными устройствами очень редко дает плоды.

Трансформатор масляного типа с низкой долей вероятности подвержен образованию микротрещин.

Следовательно, сухой трансформатор отличается наибольшими требованиями, которые необходимо соблюдать при эксплуатации, по сравнению с масляным типом оборудования. Очень важно держать в норме температуру эксплуатации, поскольку выход за пределы режима приводит к образованию дефектов на изоляционном материале. Не менее важно обеспечить правильную температуру и при хранении устройств.

Выбирая трансформатор сухого типа, во внимание важно брать все нюансы, даже самые незначительные. От правильного подбора оборудования напрямую зависит безопасность и стабильность эксплуатации. Специалисты настоятельно рекомендуют учитывать особенности определенной ситуации и условий, в которых подразумевается использование сухого трансформатора.

Торговая сеть "Планета Электрика" имеет в ассортименте низковольтного оборудования большой выбор трансформаторов сухого типа, от таких производителей, как Legrand и КЭАЗ.
