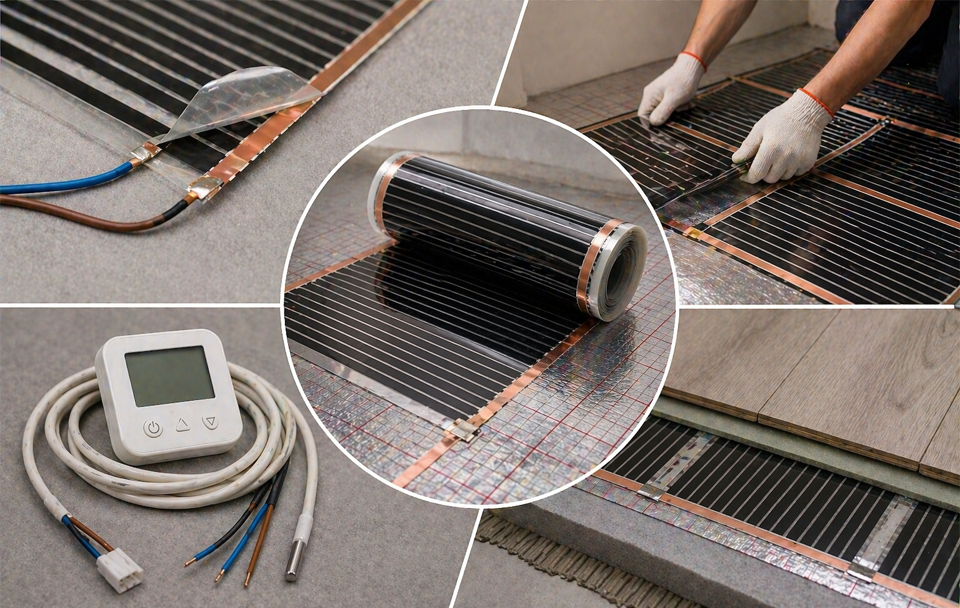

Инфракрасный теплый пол: характеристика и монтаж

29.09.2016 2977
Поделиться

Самый современный и надежный способ обогрева полов – дальнее ультракрасное излучение. Именно на этом принципе построена работа инфракрасных пленочных полов, о которых подробно мы Вам расскажем в данной статье.

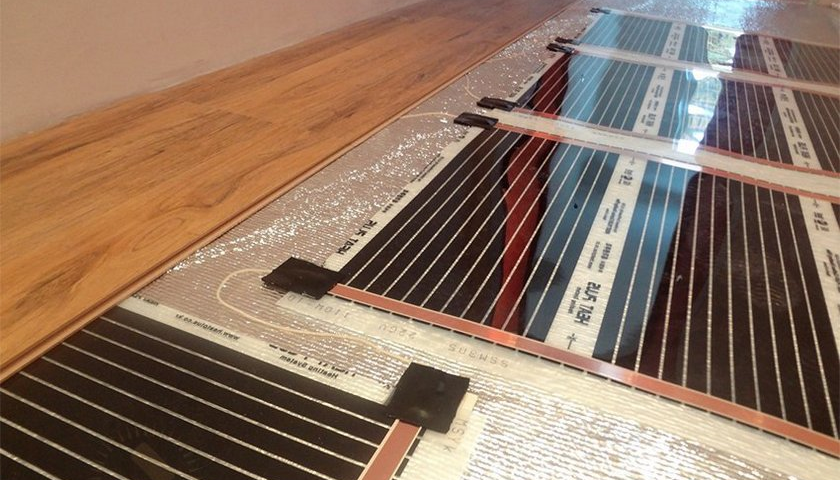

теплый пол под ламинат

Что такое инфракрасный пленочный пол и как он работает?

Конструктивно современная система обогрева пола представлена очень тонкой нагревающейся пленкой с высокой степенью эластичности. Принцип действия очень простой: электроды и графитовое покрытие нагревают пленку за счет прохождения сквозь них тока напряжением в 220 В с параллельным излучением ИК-волн. Главное отличие данной системы от остальных – обогрев как самого пола, так и окружающих объектов. То есть, инфракрасные пленочные полы можно назвать полноценной отопительной системой

Положительные характеристики инфракрасного пленочного пола

Новейшая система обогрева пола отличается большим количеством плюсов:

  • возможность функционирования даже при повреждении какой-либо его части (секции);обогрев как всей площади пространства, так и конкретных зон, поскольку пленка может разрезаться на определенные части;
  • для монтажа нет необходимости обладать специальными навыками и большими знаниями, что существенно экономит время. Более того, ИК-система очень легко и быстро снимается в случае необходимости. Например, при переезде в другой дом или квартиру ее можно демонтировать, забрать с собой и повторно использовать в другом месте;
  • главный плюс – благоприятное воздействие на здоровье человека. Инфракрасное излучение не новинка в медицине. Оно применяется для поддержания иммунитета, укрепления нервной системы, восстановления поврежденных клеток тела, в очищении крови и др. Именно поэтому такие системы обогрева должны устанавливаться в санаториях, больницах, госпиталях, поликлиниках и т.п.;
  • минимальное выделение электромагнитного излучения.

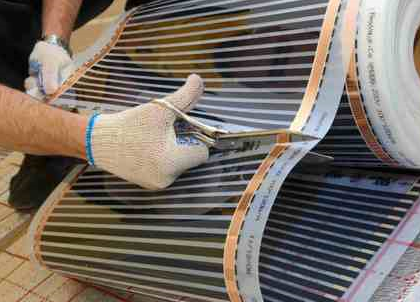

разрезание инфракрасной пленкитеплый пол_отопление под ногами

Монтаж инфракрасного пленочного пола

Первоначально нужно навести порядок и избавиться от любого мусора

После нужно по мере возможности полностью удалить пыль с основания, на которое будет устанавливаться покрытие. Это можно сделать при помощи любого пылесоса.

Очистив рабочую поверхность, проверьте насколько она ровная и горизонтальная обычным строительным уровнем. Допустимое отклонение – 3 мм.

В случае с деревянным полом, нужно произвести выравнивание скоблением (циклевание), а с бетонным – шлифование. Именно после проведения всех вышеперечисленных процедур можно говорить о том, что поверхность готова к дальнейшей работе

На подготовленное основание кладется гидроизоляционный и теплоизоляционный материал толщиной 3-5 мм, если верхнее покрытие – ковролин или линолеум. В случае с керамической плиткой монтируется техническая пробка в 2 мм. Помните, что пленка из лавсана и полипропилена кладется вверх металлизированной поверхностью. Область стыков листов проклеивается скотчем.
Начинать закрепление инфракрасного пленочного пола нельзя, пока точно не определено место будущего расположения терморегулятора. Сначала необходимо составить план укладки, которым нужно руководствоваться в процессе монтажа во избежание ошибок. Обратите внимание, что установка инфракрасного пленочного пола происходит только в полном отсутствии мебели и иных предметов интерьера.
Разрезание всей пленки на полоски должно осуществляться только по специальным разметкам. Затем полученные части должны быть разложены на поверхности в полном соответствии с разработанной ранее схемой медными элементами вниз и контактами к стене с терморегулятором. Контактные провода присоединяются к полу при помощи зажимов, расположенных по медным краям. Обязательно нужно произвести изоляцию всех мест, в которых разрезалась пленка и подключались провода. Температурный изолированный датчик присоединятся к ИК-пленке через нижнюю часть. Только после окончательной установки инфракрасного пленочного пола и подключения всех проводов можно присоединять терморегулятор

Финальное покрытие укладывается на инфракрасный пленочный пол тогда, когда была проведена его проверка. Качественный и надежный монтаж оценивается по тому, что при тестировании соединения контактов не нагреваются, не возникает искрения, прогрев пленки равномерный и постепенный. Для дополнительной защиты на установленный теплый пол кладется пленка из полиэтилена, и только потом финальное покрытие.

Монтаж инфракрасного пленочного пола не требует наличия сложных инструментов. Достаточно будет иметь при себе острые ножницы, плоскогубцы, отвертки, кусачки, прибор для обжима проводов.

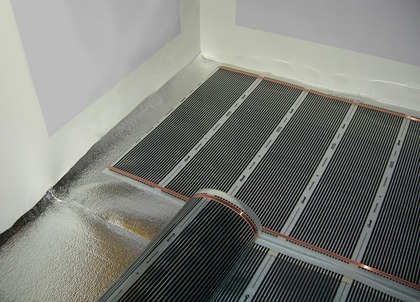

финальное покрытие инфракрасного пола

Правила техники безопасности во время установки ИК-пола
  • укладка только в полностью открытых местах, т.е. без какой-либо мебели и крупногабаритных элементов декора;
  • если инфракрасный теплый пол – основное отопление, то масштаб покрытия - не менее 70% от общей площади помещения. Если ИК-пол – дополнительный обогрев, то размер покрытия – 40% всей площади;
  • промежуток от стен до пленки – от 10 до 40 см;
  • укладка внахлест запрещена;
  • расстояние от терморегулятора до пола – 10-15 см;
  • при расчете мощности потребления учитывайте ее показатель в момент включения в сеть (210 Вт/м2);
  • разрезанные полосы не должны превышать 8 метров в длину. Между полосами должно быть расстояние не меньше чем 0,5 см;
  • часть зажимов должна находиться внутри ИК-пленки, а часть – снаружи (токонесущий участок). Вмонтированные зажимы фиксируются плоскогубцами;
  • зоны разрезов контактных шин должны быть изолированы битумным составом, входящим в комплектацию инфракрасных пленочных полов;
  • нельзя производить установку пола при низких температурах и высокой влажности;
  • угол сгиба пленки – не более 90⁰;
  • в качестве крепежа нельзя использовать шурупы и гвозди;
  • монтаж ИК-пола не должен происходить вблизи каминов и печей.

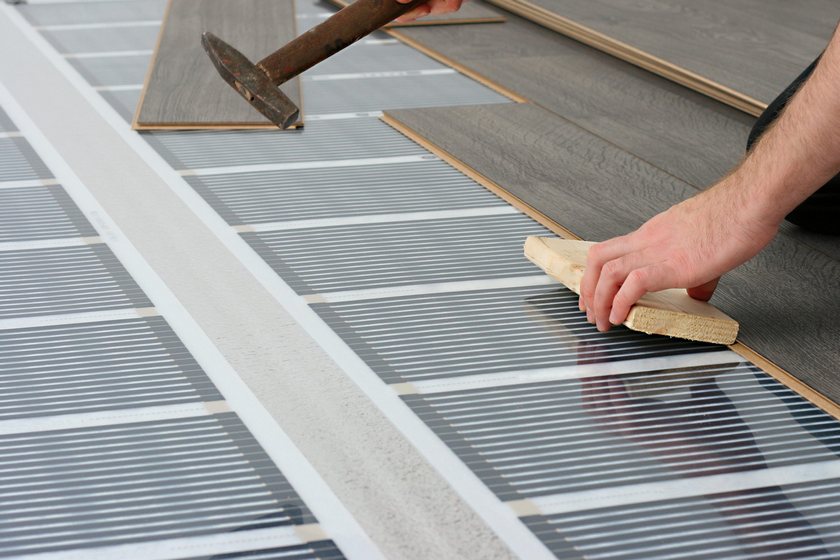

ламинат_икпол

Виды финальных напольных покрытий на инфракрасную пленку
  • ковролин и линолеум: на ИК-пленку укладываются древесноволокнистая плита (ДВП) или фанера, толщина которых должна быть не менее 5 мм. Во избежание нарушения целостности термозащиты, нужно заранее сделать разметку крепления. В этом может помочь вспененный полиэтилен;
  • керамическая плитка: на поверхность ИК-пола кладется армирующая сетка, крепящаяся дюбелями. Они забиваются в промежутки между полосами термопленки. В некоторых случаях армирующую сетку заливают бетонной стяжкой.

Советы при выборе

Приобретая инфракрасную отопительную систему спрашивайте у специалистов о наличии сертификатов и иной прилагаемой документации. Все детали в комплекте должны быть надежно закреплены между слоями прозрачной пленки, изолированы, огнеустойчивы.
