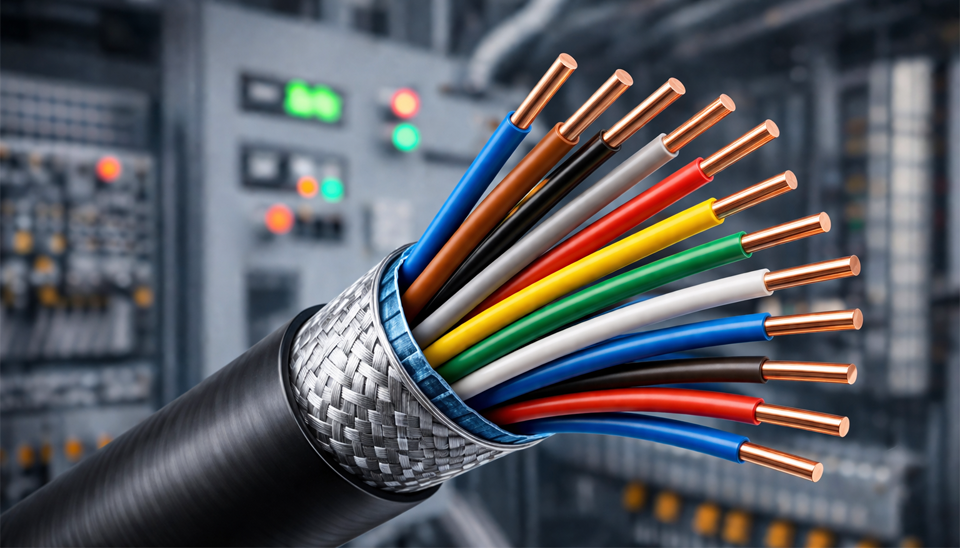

Что такое контрольный кабель?

Промежуточное положение между силовыми электрическими кабелями и проводами связи занимают специальные изделия, называемые контрольными кабелями. Они служат, как видно по названию, для контроля всевозможных промышленных и бытовых электронных устройств, приборов и систем телекоммуникаций, управления, безопасности и передачи данных, для измерения или регулирования технологических процессов. Помимо автоматизации и управления производственными процессами такой кабель используется на железнодорожном транспорте, в пищевой промышленности и строительстве, а также в разного рода электрических сетях. Его можно найти на сборочных и производственных линиях, конвейерах, в компьютерных блоках станков, в стационарных установках и в качестве соединительного кабеля между фиксированным и мобильным оборудованием. От коммутационных проводов эти изделия отличаются тем, что могут выдерживать электрический ток, а от силовых тем, что не предназначены для высоких токовых нагрузок и имеют большее число жил (4-61), но меньшее сечение каждой из них.

Контрольный кабель зачастую прокладывается параллельно с силовым и предназначается для передачи низковольтных маломощных сигналов, связанных с работой этого кабеля. Такие изделия изолированы с помощью специальных материалов, призванных защитить их от опасности наведенного напряжения, поступающего от других кабельных цепей, расположенных в непосредственной близости, которое может привести к нарушению системы сигнализации.

Контрольные кабели широко используются в обычной или агрессивной среде как внутри зданий, так и под землёй. В первом случае особой защиты не требуется, разве что высокотемпературный режим или химическая среда в особых помещениях. Для защиты от подобных воздействий применяются разного рода внутрикабельные изоляторы и внешние оболочки. Изделия с экранами используются в местах, где передаваемые сигналы могут искажаться из-за электромагнитных эффектов, возникающих при работе некоторого оборудования. Негорючие и малодымные материалы используются в изделиях, прокладываемых в местах скопления людей, а гидроизоляция применяется в контрольных кабелях, проходящих во влажной среде.

Контрольный кабель обеспечивает высокую скорость передачи характеристик в очень широком диапазоне частот, позволяет избежать непоправимого ущерба от короткого замыкания в электронном оборудовании, таком как измерительные приборы, системы управления и телекоммуникаций, терминалы и подстанции; снижает затраты на обслуживание и ремонт систем, позволяет проводить технологическую модернизацию (например, устанавливать более высокую рабочую частоту или повышать скорость передачи данных); снижает риск поражения электрическим током людей, обслуживающих или ремонтирующих оборудование.

Контрольные кабели защищают различные системы от опасности наведенных напряжений и проблем с электромагнитной совместимостью с помощью различных видов экранирования, предназначенных для конкретных условий эксплуатации. Они могут быть использованы для внутренних и наружных, подземных и подводных систем и устройств. Есть бронированные и небронированные кабели, с одной и несколькими витыми парами, с общими экранами или индивидуальными, с изоляцией из ПВХ, каучука, самозатухающего полиэтилена или огнеупорной резины. Такие изделия обычно имеют проволочные жилы из меди или алюминия сечением от 0,75 до 10 миллиметров, внутреннюю изоляцию (пластикат или другой наполнитель) и внешнюю защитную оболочку из свинца, резины, гофрированной стали или пластика. Изделия с медными жилами гибкие и более удобные в транспортировке и укладке, тогда как алюминиевые более жёсткие, но лёгкие и дешёвые. Контрольные кабели работают с постоянным напряжением до 1000 В или переменным до 660 В и служат для передачи данных о работе труднодоступных систем и устройств на протяжении 20-25 лет при соблюдении условий эксплуатации, определённых производителем.
