Блуждающие токи: причина возникновения и защита от них

Что такое блуждающий ток?

Металлические изделия, применяемые в электрике, быстро изнашиваются и теряют свои высокие технические характеристики из-за такого явления, как блуждающие токи.

Что же такое «блуждающий ток»? Данное явление является одним из видов движения зарядов в определенном направлении. Заряженные частицы при этом появляются в земле, которая является в конкретной ситуации проводником. Блуждающие токи приводят к разрушению металлических изделий, который расположены под землей или же слегка соприкасающиеся с ней. Именно во взаимодействии с почвой и таится опасность. Для того, чтобы понять природу данного явления, необходимо тщательно разобраться в причинах его возникновения, а также в характеристиках и способах защиты от него.

Блуждающие токи: причина возникновения

Ежедневно и даже ежечасно люди в современном мире находятся в окружении различных электрических средств. Следовательно, объемы потребляемой электроэнергии неумолимо растут, что приводит к необходимости строительства большего количества КТП (комплектных трансформаторных подстанций) и распределительных установок, а также к монтажу все новых линий электропередач, электросетей для поездов, контактных рельсов метрополитенов и т.п. Известно, что земля не является электропроводной, а все вышеперечисленные объекты электроэнергии, так или иначе, взаимосвязаны с ней, и данная связь очень специфична.

Основа появления электрического тока - разность потенциалов в двух точках электрического проводника. Блуждающие токи возникают по аналогичному принципу, отличие состоит в том, что проводником в данной ситуации является почва. Электрические системы, в которых присутствует изолированная нейтраль, характеризуются тем, что разность потенциалов обеспечивают контуры заземления. При соединении нулевого проводника с данным контуром может возникнуть ситуация падения в напряжении из-за собственного сопротивления, которое появляется во время прохождения заряда. Данный проводник имеет обозначение PEN, что говорит о совмещенном нулевом защитном и нулевом рабочем проводниках. Основание данного совмещенного проводника и контур заземления КТП соединены между собой. Также PEN-проводник соединяется с заземляющим устройством здания. Таким образом, два устройства заземления, а именно ЗУ трансформаторной подстанции и ЗУ объекта, являются основой возникновения разности потенциалов, откуда и появляются блуждающие токи.

В ситуации повреждения линий электропередач происходит практически аналогичная ситуация. То есть, земля является носителем разности потенциалов в случае возникновения замыканий. Как правило, львиная доля подобных повреждений ликвидируется при помощи автоматики. Важно, что устранение таким способом возможно лишь при масштабных утечках. Нейтрализация данной проблемы при небольших значения более проблематична.

Небольшие блуждающие токи появляются как раз из-за обилия электротранспорта. Например, троллейбус подключен к электросети при помощи специальных конструкций, которые называются «штанги». Они соединены с нулевыми и фазными проводниками и, как известно, находятся на самом троллейбусе. Именно поэтому данное транспортное средство характеризуется невозможностью производства больших блуждающих токов.

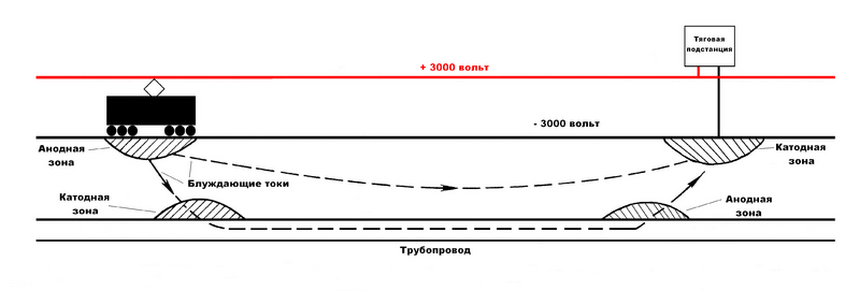

Электропитание поездов отличается от приведенного выше примера с троллейбусом. В данном случае, нулевой проводник имеет соединение с рельсами, фазный, в свою очередь, находится над путями. Специальные токосъемники (пантографы) подают электрическую энергию к двигателю данного транспортного средства. Располагается пантограф на крыше электровоза, электропоезда или трамвая и имеет прямой контакт с кабелем питания. Тяговые подстанции – основа электропитания данного типа электросетей. Расстояние между  подстанциями одинаковое и неизменное. Блуждающие токи появляются из-за искривленности маршрутов. В данном случае заряженные частицы идут по траектории с наименьшим сопротивлением. То есть, при появлении возможности «срезать угол» заряд пройдет не через рельсы, а по земле.

Блуждающие ток: влияние на металл

Под землей расположено огромное число различных объектов и изделий из металла: трубопроводы, кабельные линии, железобетон и др. Известно, что металл – это хороший проводник электрического тока, следовательно, заряд в данной ситуации пройдет не через почву, а по имеющемуся в ней металлу. Зона, через которую электрический ток входит в грунт, называется «катодной зоной», а через которую выходит – «анодной зоной».

Относительно водопровода стоит поговорить подробнее. Известно, что процесс коррозии в них неизбежен, а подземные воды отличаются большим содержанием растворимых микроэлементов и служат отличным проводником электричества. Таким образом, в металлических трубах под землей из-за процесса электролиза происходят коррозийные процессы. Очень хорошо коррозия выражается в анодной зоне, а в катодной разрушения менее выражены.

Подводя итог, стоит отметить, что блуждающие токи оказывают разрушительное влияние на металлические изделия, являясь при этом причиной серьезных экономических потерь.

Как избежать пагубного влияния блуждающего тока?

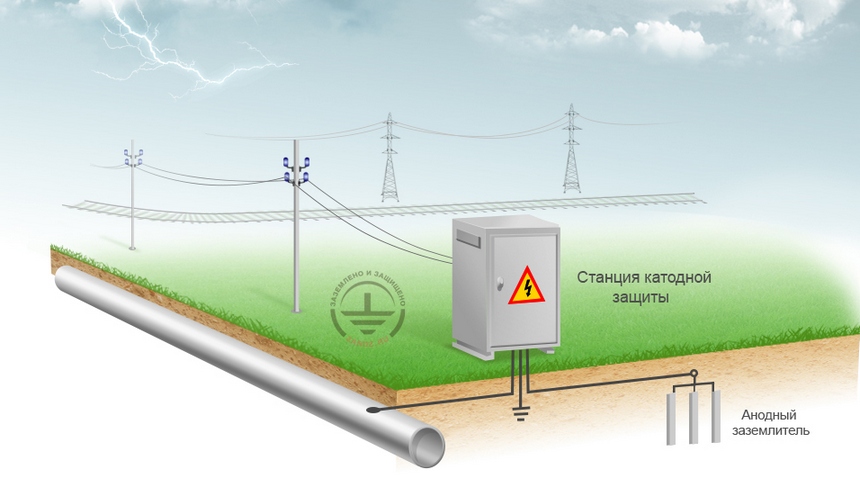

Блуждающие токи устраняются таким способом, как катодная защита. Для того, что борьба с данным явлением происходила с минимумом препятствий, необходимо нейтрализовать вероятность возникновения анодной зоны на объекте защиты.

Катодная защита производит электроток постоянного характера и при этом подключается к металлическим объектам полюсом с отрицательным значением. Положительный полюс присоединяется к анодам («жертвенные аноды»), забирающим львиную долю разрушительного влияния на себя. Кроме того, объекты защиты покрываются специальными антикоррозийными покрытиями.

Минусы катодной защиты:

• вероятность «перезащиты», при которой увеличивается сверх нормы потенциал защиты и начинаются коррозийные процессы;
• неверные расчеты защиты, которые являются причиной ускорения процессов коррозии рядом находящегося металла.

Как измерить блуждающий ток?

Прежде, чем осуществляется монтаж трубопровода под землей, происходит вычисление блуждающих токов путем измерения разности потенциалов, о которой говорилось выше. Измерение осуществляется через каждые 1000 метров.

Используемые измерительные приборы должны иметь степень точности не меньше 1,5, а минимальное собственное сопротивление равняется 1 МОм. Максимальный показатель разности потенциалов – 10 мВ. Продолжительность одного измерения должна быть не меньше 10 минут, а фиксация должна осуществляться каждые 10 секунд.

Стоит отметить, что измерения в области действия электрического транспорта необходимо осуществлять в период пиковых нагрузок. Разность потенциалов, превышающая 0,04 В, говорит от том, что присутствуют блуждающие токи.

Измерительными приборами могут выступать электроды сравнения, а именно: медно-сульфатный переносного типа и медно-сульфатный соединительного типа. Кроме того, необходим мультиметр цифрового типа и гибкий провод с хорошей изоляцией длиной не меньше 100м.

Блуждающие токи таят в себе опасность даже при самых незначительных показателях и подразумевают под собой разрушительное воздействие подземных и других коммуникаций. Во избежание подобных ситуаций необходимо осуществлять профилактику по выявлению и последующему устранению данного явления.
